ПРИМЕНЕНИЕ

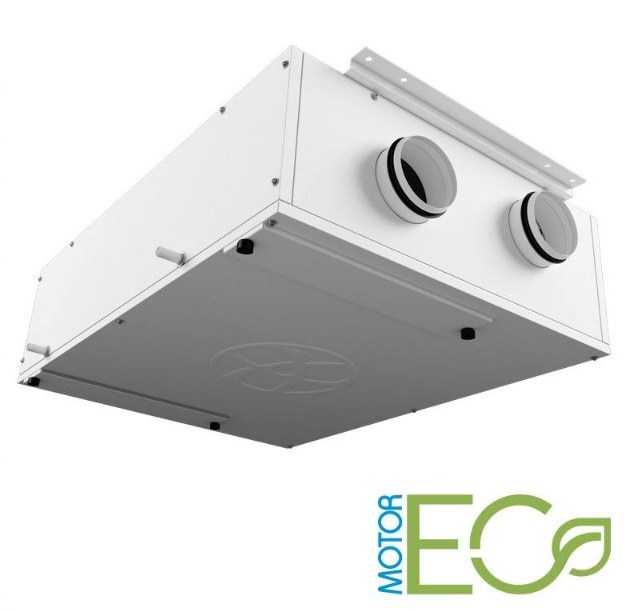

Подвесная установка Blauberg Komfort EC DB350 S11 используется для системы вентиляции дома, квартиры через сеть воздуховодов с корневым сечением Ø 160 мм. Приточно-вытяжная установка обеспечивает подачу воздуха и удаление воздуха с номинальной производительностью 410 м3/ч. Для подогрева воздуха в холодный период года используется рекуператор тепла из алюминия с электронной защитой от обмерзания. Встроенный байпас используется для летнего режима эксплуатации, когда не требуется рекуперация тепла.
Состав установки и принцип работы
Все компоненты вентиляционной установки размещены в звукоизолированном корпусе. Воздух через установку перемещается с помощью двух вентиляторов, рекуперация тепла происходит в противоточном рекуператоре из полистирола. Потоки воздуха с улицы и помещения проходят через рекуператор, но не смешиваются друг с другом. Теплый воздух из помещения при этом отдает свое тепло материалу рекуператору, который в свою очередь отдает это тепло приточному воздуху.
Для того, чтобы в помещение в холодный период года попадал только подогретый воздух, в системе предусмотрена автоматическая система защиты от обмерзания. Ее принцип состоит в следующем: при понижении температуры приточного воздуха, автоматически отключается приточный вентилятор. Вытяжной при этом продолжает работать и разогревает рекуператор теплым воздухом из помещения. При повышении температуры рекуператора автоматически включится снова приточный вентилятор и установка продолжит работать в обычном режиме.
При процессе рекуперации в этой модели образовывается конденсат. В корпусе предусмотрен дренажный поддон для его сбора, дренаж выводится в систему канализации.
Вентиляторы
В вентиляторах применяются ЕС-моторы с внешним ротором нового поколения. Такие двигатели обладают оптимальным соотношением потребления и производительности, низким уровнем шума и возможностью регулировки в широком диапазоне. Вентиляторы требуют только очистки от внешних загрязнений 1 раз в год.
Фильтры
Для очистки свежего воздуха, который подается в помещения, используется приточный фильтр с классом тонкой очистки F7. Для защиты от загрязнения компонентов системы со стороны вытяжки используется фильтр с классом грубой очистки G4. Фильтры требуют периодической чистки (3-4 раза в год), которая проводится с помощью пылесоса.
Корпус
Для корпуса используются трехслойные панели из алюмоцинка. Внутреннее пространство панелей корпуса изолировано минеральной ватой толщиной 20 мм. Это позволяет уменьшить потери тепла и уровень шума, производимый установкой. Для сервисного обслуживания предусмотрено открытие одной из боковой стенки.
Рекуператор
Применяется пластинчатый рекуператор перекрестного тока из полистирола.
Электронная система защиты от обмерзания используется для предотвращения обмерзания рекуператора в холодное время года. Для сбора конденсата предусмотрен дренажный поддон с выводом дренажной трубки в систему канализации.
Управление
Может быть укомплектована автоматикой с сенсорным пультом S11 или с настенным пультом S15
Возможности системы автоматики с пультом S11
Установка укомплектована встроенной системой автоматики и многофункциональным сенсорным проводным пультом управления с графическим индикатором. В стандартный комплект установки входит провод длиной 10 м для соединения с пультом.
Что может делать система автоматики
С помощью пульта можно производить:
- включение и выключение
- задавать желаемую температуру приточного воздуха
- менять производительность установки
- настроить работу установки по недельному таймеру, можно задать автоматическое включение и выключения системы вентиляции в зависимости от времени и дня недели
- Также пульт сигнализирует о аварии, необходимости очистки фильтров, система может останавливаться по сигналу от щита автоматики. При необходимости также может регулировать работу электроприводов приточной и вытяжной заслонки (приобретаются отдельно).
Возможности системы автоматики с пультом S15
Функции встроенной системы автоматики:
- Включение/выключение установки;
- Выбор режима производительности в диапазоне фиксированных трех скоростей: минимальная, средняя и максимальная.
- Выбор режима производительности от 0 до 100 %
- Индикация необходимости обслуживания фильтра.
- Индикация аварии
Также предусмотрено подключение датчиков СО2, влажности или любого другого сенсора (релейный вход), по сигналу которого может происходить переключение производительности на максимальную (Все датчики приобретаются отдельно, в комплект поставки не входят).
Переключатель устанавливается внутри помещения в удобном месте для пользователя на стене в монтажной коробке для скрытого монтажа и закрепляется при помощи распорных лапок. Возможна установка в стандартные электромонтажные круглые коробки.
Подключение к ПК
Установка снабжена разъемом USB (Type B) и может подключаться к ПК для настройки расширенных параметров в специальном программном обеспечении, а именно:
- Настройка скоростей вращения вентиляторов в пределах от 0 до100 %. Каждая скорость настраивается для приточного и вытяжного вентилятор отдельно;
- Настройка работы установки по канальному датчику влажности FS2 (приобретается отдельно);
- Настройка работы установки по внешнему реле (приобретается отдельно);
- Настройка температуры срабатывания защиты рекуператора от обмерзания;
- Контроль и настройка таймера оповещения о необходимости технического обслуживания фильтров;
- Отображение кодов ошибки;
- Контроль состояния внешнего реле и уровня влажности (датчики не входят в комплект поставки).
Монтаж
Установка может быть установлена на стене, прикреплена к полу. Монтируется в закрытом помещении, в которой температура выше 0°С. При монтаже установки необходимо оставлять доступ к сервисной крышке. В данной модели при рекуперации образовывается конденсат, поэтому необходимо предусмотреть отвод дренажа в систему канализации.
