Канальные вентиляторы SHUFT устанавливают в воздуховоды приточной и вытяжной вентиляции. Для круглых каналов у бренда есть серии TUBE XL и CFk, для прямоугольных — RFE, RFD и другие исполнения. Чтобы подобрать оборудование, нужно сопоставить конструкцию модели, требуемый расход воздуха, сопротивление сети и условия монтажа.
В каталоге вентиляторов SHUFT можно перейти к подбору оборудования бренда. В этой статье мы расскажем, чем отличаются основные канальные серии и какие данные нужно проверить перед заказом.
Какие канальные вентиляторы выпускает SHUFT
Форма присоединения и принцип работы — разные характеристики. «Круглый» и «прямоугольный» описывают сечение подключаемого воздуховода. «Центробежный» указывает на конструкцию рабочего колеса. Поэтому круглый канальный вентилятор SHUFT может быть центробежным: в моделях TUBE XL и CFk используется крыльчатка с загнутыми назад лопатками.
| Группа | Примеры серий | Что проверить при выборе |
| Для круглых воздуховодов | TUBE XL, CFk VIM, CFk MAX | Диаметр подключения, характеристика расход-давление, материал корпуса |
| Для прямоугольных воздуховодов | RFE, RFD, включая исполнение VIM | Сечение канала, питание, габариты и доступ для обслуживания |
| Прямоугольные модели с EC-двигателем | RFE-B EC | Рабочая точка, схема управления и электрические параметры |
Перечисленные серии представлены в документации и ассортименте SHUFT. Одинаковый бренд или размер подключения не делают вентиляторы взаимозаменяемыми: при замене нужно сравнивать полное обозначение и технические характеристики.
Круглые канальные вентиляторы SHUFT
Для подбора по диаметру и серии используйте раздел круглых канальных вентиляторов SHUFT. В нем представлены, в частности, TUBE XL и CFk.
TUBE XL: металлический корпус и круглое подключение
Серия TUBE XL предназначена для приточной и вытяжной вентиляции. В каталоге SHUFT указаны разъемный корпус из оцинкованной стали, двигатель с внешним ротором и рабочее колесо с загнутыми назад лопатками. Разъемная конструкция облегчает доступ к внутренним элементам.
Число в обозначении, например TUBE 160 XL, указывает на диаметр воздушного канала в миллиметрах. Однако диаметр не определяет производительность: необходимый расход проверяют по аэродинамической характеристике при сопротивлении конкретной сети.
CFk VIM: композитный корпус
Для серии CFk VIM в описании SHUFT указан разъемный композитный корпус и центробежное рабочее колесо с загнутыми назад лопатками. Это самостоятельная серия, которую нужно сравнивать с TUBE XL по характеристикам конкретных типоразмеров.
Материал корпуса сам по себе не позволяет назвать вентилятор бесшумным. При выборе учитывают акустические характеристики и режим работы. Обозначения VIM и MAX также не являются основанием для замены без проверки документации.
Прямоугольные канальные вентиляторы SHUFT

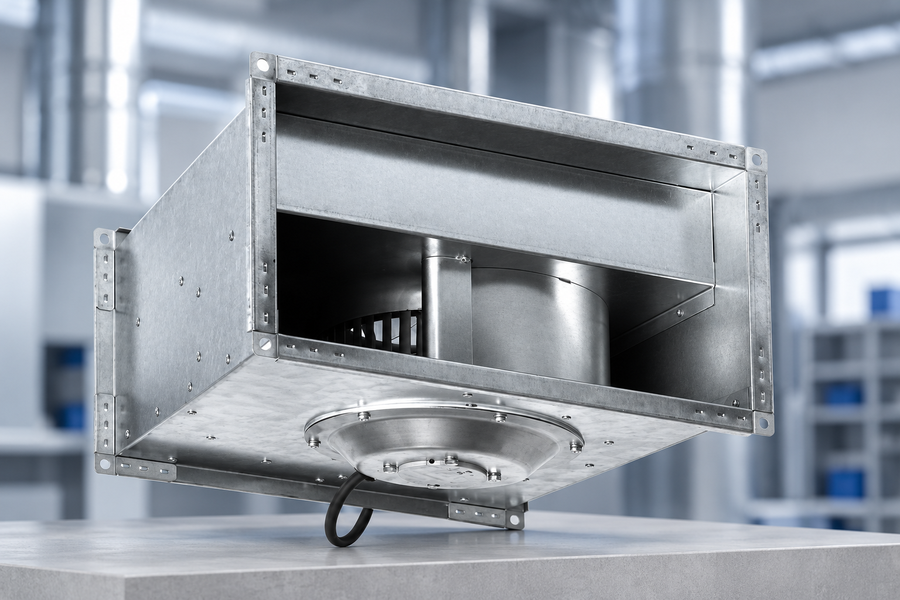

Модели с прямоугольными присоединительными фланцами подбираются под соответствующее сечение сети. Сравнить доступные исполнения можно в разделе прямоугольных канальных вентиляторов SHUFT.
RFE и RFD: различия в электропитании
В паспорте RF VIM обозначение E соответствует питанию 230 В, D — 400 В. Размер, например 500×250, обозначает сечение воздушного канала в миллиметрах. Для серий RFE и RFD VIM в этом документе описаны оцинкованный корпус и крыльчатка с загнутыми вперёд лопатками.
Необходимо проверить всю маркировку: размер подключения, количество полюсов, модификацию и электрические параметры. Две модели одного сечения могут иметь разный расход, давление, мощность и требования к управлению.
RFE-B EC: отдельное исполнение с EC-двигателем
В линейке SHUFT есть прямоугольные вентиляторы RFE-B EC. Тип двигателя указан в характеристиках конкретного изделия. Регулятор для такой модели следует подбирать по схеме подключения: решение, подходящее для асинхронного двигателя, нельзя автоматически переносить на ЕС-исполнение.
Как подобрать вентилятор SHUFT для системы вентиляции
H3. Расход воздуха и давление: проверка рабочей точки
Начните с двух параметров: требуемого расхода воздуха и потерь давления в сети. Фильтры, воздуховоды, фасонные элементы и другое оборудование создают сопротивление, которое должен преодолевать вентилятор.
Рабочая точка определяется пересечением характеристики вентилятора и характеристики сети. Поэтому максимальный расход из карточки товара нельзя принимать за фактическую подачу воздуха в смонтированной системе. Для выбора нужна кривая расход–давление при соответствующей скорости вращения.
Сравнивайте одинаковые виды давления: статическое со статическим, полное с полным. Если в проекте и каталоге приведены разные показатели, прямое сравнение некорректно.
Шум: сопоставление данных в одинаковых условиях
В документации могут отдельно указываться шум на входе, на выходе и излучение через корпус. Звуковая мощность и звуковое давление — разные величины. Сравнивать одно число «дБ» без уточнения показателя и условий измерения нельзя.
Проверяйте акустические данные выбранного исполнения и предусмотренные проектом меры снижения шума. Для рабочей зоны важен результат всей системы после монтажа.
Питание, управление и условия эксплуатации
До заказа уточните напряжение, фазность, рабочий ток, допустимый способ регулирования и схему защиты двигателя. Регулятор выбирают по совместимости и допустимой нагрузке.
Отдельно проверяют температуру перемещаемого воздуха, влажность и загрязнения. Обычную модель для общеобменной вентиляции нельзя выбирать для агрессивной или взрывоопасной среды без подтверждения соответствующего назначения.
Что учесть при монтаже и обслуживании
Для CFk VIM производитель допускает установку в разных положениях с соблюдением направления потока по стрелке на корпусе. Условия монтажа других серий проверяют по их инструкциям.
Заранее оставьте доступ к клеммной коробке и внутренним элементам. Монтаж за несъемным потолком без сервисного доступа усложняет очистку крыльчатки и обслуживание. Электрическое подключение должен выполнять квалифицированный специалист по схеме конкретной модели.
Какие данные подготовить для заказа вентилятора SHUFT
Для точного подбора рекомендуем передать специалисту:
- Требуемый расход воздуха и давление.
- Диаметр или сечение воздуховода.
- Доступное электропитание.
- Ограничения по шуму и монтажным габаритам.
- Условия эксплуатации.
- Полную маркировку установленного вентилятора, если требуется замена.
Для проверки предложения запросите паспорт, аэродинамическую характеристику, схему подключения и перечень совместимых принадлежностей. Цену и сроки поставки уточняйте для выбранного исполнения.
