Шумоглушитель для вентиляции выбирают по расходу воздуха, размерам канала, требуемому снижению шума и допустимым потерям давления. Совпадение диаметра с воздуховодом подтверждает только возможность соединения: это еще не значит, что оборудование обеспечит нужный акустический результат.
Перед подбором необходимо выяснить, откуда исходит шум, на каких частотах он проявляется и сколько места доступно для установки. Затем сравнивают акустические и аэродинамические характеристики подходящих моделей.
Посмотреть основные исполнения можно в категории «Шумоглушители для вентиляции». Ниже мы расскажем, какие данные нужно подготовить и как избежать ошибок при выборе.
Когда шумоглушитель поможет снизить шум
Канальный шумоглушитель предназначен для ослабления звука, распространяющегося по воздушному тракту. Но гул, который слышен в помещении, не всегда исходит именно из воздуховода.
Шум вентилятора и воздушного потока
Вентилятор создает звук, который распространяется по каналам к воздухораспределительным устройствам. Дополнительный шум может возникать на поворотах, сужениях, регулирующих клапанах и решетках.
Поэтому важно определить источник. Если свист появляется на сильно прикрытом клапане после шумоглушителя, установка дополнительного устройства перед этим клапаном не устранит причину свиста. Необходимо проверить скорость потока и настройку участка.
Вибрация и шум через строительные конструкции
Другая ситуация — вибрация оборудования передается через крепления, перекрытия и стенки воздуховода. Здесь необходимо обследовать опоры, соединения и пути передачи колебаний.
Шумоглушитель подбирается для конкретного пути распространения звука.Обещать устранение любого гула только заменой канального элемента некорректно.
Как устроен вентиляционный шумоглушитель

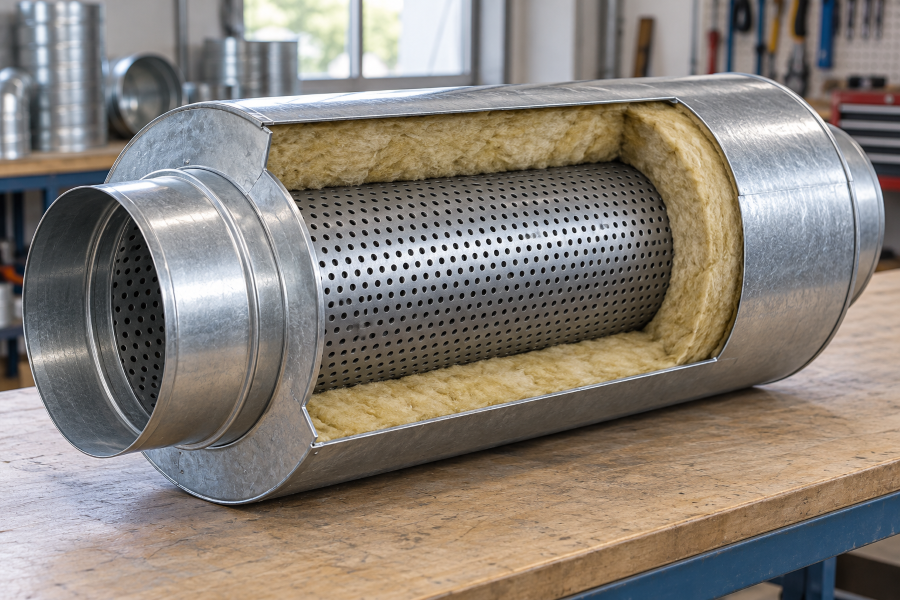

В распространённом круглом поглощающем шумоглушителе находятся наружный корпус, внутренняя перфорированная труба и звукопоглощающий слой между ними. Воздух проходит по внутреннему каналу, а акустическая энергия частично поглощается материалом за перфорацией.
Защита наполнителя от воздействия потока зависит от конструкции изделия. При выборе нужно проверять документацию производителя, а не судить о пригодности материала только по внешнему виду.
В пластинчатых моделях воздух проходит между звукопоглощающими кулисами. Их размеры и расположение влияют как на акустическое ослабление, так и на сопротивление.
Поглощение различается по частотам. Поэтому одинаковые по присоединительному размеру устройства могут по-разному ослаблять низкочастотный гул и более высокочастотный шум.
Какие данные нужны для подбора шумоглушителя
До сравнения моделей подготовьте исходные данные.
|
Параметр |
Что необходимо уточнить |
| Расход воздуха | Расчётный расход через конкретный участок, м³/ч |
| Присоединение | Диаметр либо ширина и высота канала |
| Место установки | Доступная длина, наружные габариты, соседние элементы |
| Шум источника | Спектр звуковой мощности на нужной стороне оборудования |
| Акустическая задача | Допустимый шум в помещении или другой расчётной точке |
| Сопротивление | Допустимые потери давления при рабочем расходе |
| Среда | Температура, влажность, загрязнения и специальные требования |
Если известны только размеры воздуховода, можно предварительно определить подходящие присоединения. Для обоснованного акустического выбора этих сведений недостаточно.

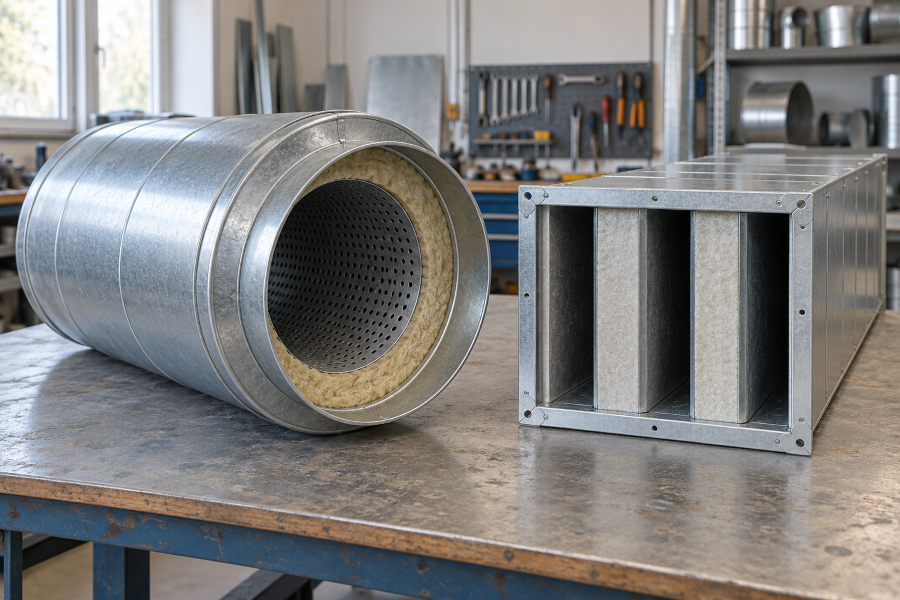

Как выбрать тип шумоглушителя
Круглый трубчатый
Круглые шумоглушители рассматривают для круглых каналов. При сравнении проверяют внутренний проход, наружный диаметр, полную длину и способ соединения.
Не следует путать диаметр присоединения с диаметром корпуса: звукопоглощающий слой увеличивает наружные габариты.
Прямоугольный пластинчатый
Прямоугольные шумоглушители подбирают с учётом размеров корпуса и проходов между кулисами.
Для расчёта скорости между пластинами нужна свободная площадь. Простое умножение наружной ширины на высоту её не заменяет: часть сечения занята кулисами.
Угловой
Угловое исполнение можно рассмотреть при ограничениях по компоновке. Однако его характеристики проверяют по документации конкретной модели. Обычный поворот воздуховода нельзя считать равноценной заменой рассчитанному шумоглушителю.
Как проверить расход и скорость воздуха
Среднюю скорость в проходном сечении определяют по формуле:
v = Q / (3600 × S),
где:
- v — скорость воздуха, м/с;
- Q — расход воздуха, м³/ч;
- S — свободная площадь прохода, м²;
- 3600 — перевод часов в секунды.
Для круглого свободного канала:
S = π × D2 / 4,
где диаметр D подставляют в метрах.
Пример расчёта для круглого канала
Рассмотрим условный участок: расход — 500 м³/ч, свободный внутренний диаметр — 200 мм, или 0,2 м. Центральной вставки нет.
Площадь прохода:
S = 3,1416 × 0,22 / 4 ≈ 0,0314 м2.
Средняя скорость:
v = 500 / (3600 × 0,0314) ≈ 4,42 м/с.
Полученное значение не означает, что любой шумоглушитель диаметром 200 мм подходит. Следующий шаг — проверить при расходе 500 м³/ч его сопротивление, собственный аэродинамический шум и акустическое ослабление.
Единую допустимую скорость для всех шумоглушителей задавать нельзя. Она зависит от конструкции, акустической задачи и условий применения.
Как оценить снижение шума по частотам
В технических данных ищут таблицу акустического ослабления по октавным полосам. В каталогах встречаются значения для средних частот 63, 125, 250, 500, 1000, 2000, 4000 и 8000 Гц.
Максимальное значение в одной полосе не описывает эффективность во всём диапазоне. Если проблема связана с низкочастотным гулом, высокая эффективность на более высоких частотах сама по себе её не решает.
Для подбора сопоставляют:
- спектр звуковой мощности перед шумоглушителем;
- требуемое ослабление по каждой расчётной полосе;
- характеристики выбранной модели;
- собственный шум элемента при движении воздуха.
Почему нельзя просто вычесть децибелы из шума в комнате
Уровень звуковой мощности оборудования и уровень звукового давления в помещении — разные величины. Между источником и слушателем находятся воздуховоды, фасонные части и воздухораспределители; на результат влияют и свойства помещения.
Поэтому вычитание паспортного ослабления шумоглушителя из одного измеренного значения в комнате не является полноценным расчётом. Проверять нужно весь путь от источника до расчётной точки.
Как выбрать длину и проверить сопротивление
Длина корпуса и акустическая эффективность
В пределах одной серии увеличение длины может повысить акустическое ослабление. Но прибавка неодинакова на разных частотах, поэтому выбирать только по принципу «чем длиннее, тем лучше» недостаточно.
Сравнивайте таблицы для конкретного размера и исполнения. В монтажном пространстве учитывайте полную длину изделия с присоединениями, а не только длину звукопоглощающей части.
Потери давления и собственный шум
Шумоглушитель добавляет сопротивление воздушному тракту. В подборе требуется значение потерь давления при фактическом расходе, а не произвольная характеристика из каталога.
Проверка должна ответить на два вопроса: сохранится ли необходимый расход после установки и не станет ли собственный аэродинамический шум элемента существенным для помещения.
Особенно внимательно проверяют пластинчатые устройства: изменение проходов между кулисами влияет одновременно на скорость, сопротивление и акустические характеристики.
Где устанавливать шумоглушитель
Место установки выбирают по направлению распространения шума. В зависимости от задачи устройство может потребоваться на нагнетательной стороне вентилятора, на стороне всасывания или на обеих сторонах.
Если существенный шум возникает в регулирующем элементе, может потребоваться отдельное акустическое решение после него по ходу потока.
При компоновке необходимо учитывать:
- требования производителя к прямым участкам;
- влияние близких поворотов, переходов и других местных сопротивлений;
- наружные размеры, масса и крепление изделия;
- возможность осмотра и обслуживания.
Сопротивление, указанное в каталоге, может относиться к условиям с равномерным потоком. При установке рядом с поворотом или другим возмущающим элементом необходимо проверить поправки на реальные условия монтажа.
Частые ошибки при подборе
Выбор только по диаметру.Размер соединения не заменяет проверку расхода, сопротивления и требуемого ослабления.
Ориентация на максимальное снижение шума.Нужны характеристики на значимых частотах, а не одна наиболее привлекательная цифра.
Расчет скорости по наружному корпусу.Необходимо использовать свободную площадь, особенно при наличии кулис или центральной вставки.
Игнорирование источников шума после шумоглушителя.Клапан, решетка или сужение могут создавать дополнительный шум дальше по тракту.
Отсутствие проверки условий среды.Температурные, гигиенические и иные ограничения указаны в документации к конкретному изделию.
Что отправить на подбор
Для обращения в StroyDiller.ru подготовьте расход воздуха, сечение канала, модель вентилятора или установки, доступные габариты и схему участка. Если есть акустический расчет, приложите требуемое ослабление по частотам.
Для работающей системы дополнительно опишите, где слышен шум, при каком режиме он появляется и меняется ли после регулировки.
Выбор следует завершать проверкой трех характеристик: акустического ослабления, потерь давления и собственного шума при рабочем расходе. Затем проверяют совместимость с условиями эксплуатации и местом установки.
