Противопожарные клапаны двойного действия

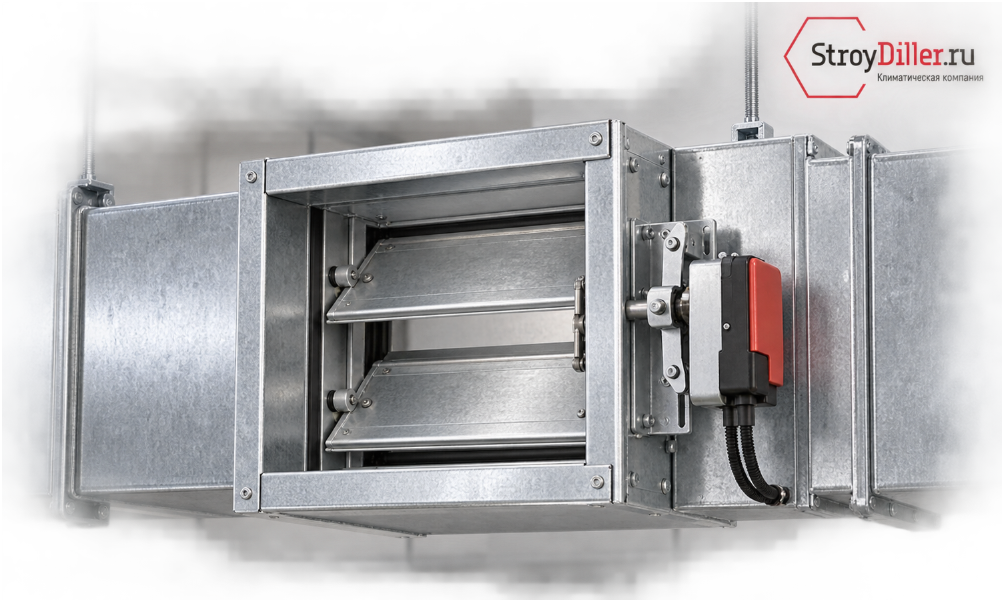

Противопожарный клапан двойного действия закрывается при пожаре и открывается после пожара. Такое оборудование применяют в системах основной вентиляции защищаемого помещения, используемых для удаления газов и дыма после пожара. Подбор выполняют строго по проектному алгоритму.

Назначение и принцип работы клапанов двойного действия

Согласно СП 7.13130.2013, клапан двойного действия выполняет два последовательных состояния: закрывается при пожаре, затем открывается после пожара. Он отличается и от нормально открытого клапана, который только закрывается при пожаре, и от нормально закрытого, который открывается при пожаре.

Двойное действие нельзя добавлять как запасную опцию. Оно связано с назначением вентиляционной системы, логикой автоматики и работой смежного оборудования.

Как выбрать противопожарный клапан двойного действия

Исходной точкой служит проект, где должны быть определены функция клапана и последовательность команд. После этого сопоставляют технические параметры конкретного исполнения.

Алгоритм работы и схема управления

Необходимо подтвердить команды на закрытие при пожаре и последующее открытие после пожара, а также способ контроля положения заслонки. При отсутствии схемы требуется запрос проектировщику.

Предел огнестойкости

Требуемый показатель принимают по проекту и проверяют по документации выбранной модели. Он относится к конкретному конструктивному исполнению и монтажному решению.

Размер и форма сечения

Указывают круглое или прямоугольное сечение, присоединительные размеры, строительный проём и доступное пространство для корпуса и привода.

Тип привода и напряжение

Привод должен обеспечивать предусмотренную последовательность и быть совместимым с питанием и сигналами автоматики. Проверяют также наличие требуемых концевых контактов.

Исполнение и условия установки

Сторону обслуживания, ориентацию, материал и климатическое исполнение выбирают по месту монтажа и руководству изготовителя.

Монтаж, автоматика и проверка

После установки проверяют обе предусмотренные стадии работы, передачу сигналов и фактические положения заслонки. Порядок испытаний и обслуживания устанавливается проектной и эксплуатационной документацией.

Как заказать клапан двойного действия

К заявке приложите полное обозначение, фрагмент спецификации и схему управления. Это позволяет отличить действительно требуемое двойное действие от ошибочно объединённых функций.

Что указать в заявке

Нужны огнестойкость, сечение, исполнение корпуса, привод, напряжение, количество и описание алгоритма. Если последовательность команд не раскрыта, позицию необходимо согласовать до заказа. Стоимость формируется конфигурацией изделия. До заказа проверьте монтажный проём, ориентацию корпуса, доступ к приводу и требования изготовителя к огнезаделке. Перейти ко всем типам и брендам можно в разделе противопожарных клапанов.

Когда требуется техническое согласование

Запрос производителю или проектировщику обязателен, если отсутствует полная маркировка, не определена команда после пожара либо предлагается замена серии. Аналог допустим только после сопоставления функции, огнестойкости, геометрии, автоматики и монтажа
