Противопожарные клапаны

Противопожарные клапаны применяются в системах общеобменной и противодымной вентиляции. В зависимости от предусмотренного проектом алгоритма оборудование перекрывает вентиляционный канал или открывает необходимое направление движения воздуха при пожаре. В каталоге представлены нормально открытые, нормально закрытые клапаны и модели двойного действия.

Поможем подобрать клапан по назначению, пределу огнестойкости, форме и размеру сечения, типу привода, напряжению питания и условиям монтажа. Для точного расчёта отправьте менеджеру проектную спецификацию или полную маркировку оборудования.

Как выбрать противопожарный клапан

Подбор противопожарного клапана начинается с определения его функции в проекте. Недостаточно выбрать изделие только по размеру воздуховода или фотографии: внешне похожие модели могут различаться исходным положением заслонки, алгоритмом срабатывания, пределом огнестойкости и характеристиками привода.

Для заявки желательно указать полное обозначение системы, тип клапана, требуемый предел огнестойкости, форму и размер проходного сечения, привод, напряжение питания, ориентацию корпуса и условия установки. Окончательную комплектацию необходимо сверять с проектом, сертификатом и документацией производителя.

Назначение и тип клапана

Тип клапана выбирают по предусмотренному пожарному сценарию. Если вентиляционный канал открыт при обычной эксплуатации и должен перекрываться при пожаре, применяют нормально открытые противопожарные клапаны. Если канал должен оставаться закрытым до запуска специального режима, рассматривают нормально закрытые клапаны. Для последовательного выполнения двух проектных функций предназначены клапаны двойного действия.

Предел огнестойкости

Требуемый предел огнестойкости берут из проектной документации. Выбранная модификация должна иметь характеристики, подтверждённые технической документацией и документами об оценке соответствия. Нельзя автоматически переносить параметры одной модели на другую, даже если изделия относятся к одной серии.

Размер, форма сечения и привод

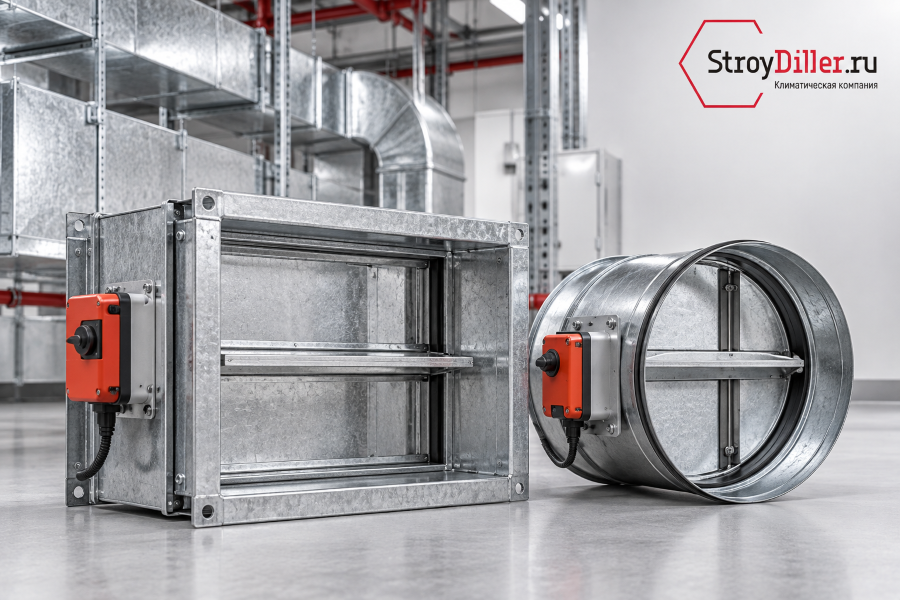

Противопожарные клапаны выпускаются для круглых и прямоугольных вентиляционных каналов. При подборе учитывают не только присоединительный диаметр или размеры сторон, но и полные габариты корпуса, расположение привода, пространство для движения заслонки и доступ для обслуживания.

Тип исполнительного механизма и напряжение питания должны соответствовать проектной схеме автоматики. Перед заказом необходимо проверить способ управления, расположение привода и возможность контроля положения заслонки.

Виды противопожарных клапанов

Нормально открытые клапаны

Нормально открытый клапан находится в открытом положении при штатной работе вентиляции. При поступлении предусмотренного проектом управляющего сигнала заслонка переводится в защитное положение и перекрывает вентиляционный канал.

Перейти к моделям: нормально открытые противопожарные клапаны.

Нормально закрытые клапаны

Нормально закрытый клапан сохраняет заслонку закрытой при обычной эксплуатации и открывается при запуске предусмотренного проектом режима. Такие изделия выбирают для соответствующих участков противодымной вентиляции и систем компенсационной подачи воздуха.

Перейти к моделям: нормально закрытые противопожарные клапаны.

Клапаны двойного действия

Клапаны двойного действия участвуют в двух последовательных этапах пожарного сценария. Порядок изменения положения заслонки определяется проектом и алгоритмом автоматики. Заменять такой клапан обычной моделью НО или НЗ без технического согласования нельзя.

Перейти к моделям: противопожарные клапаны двойного действия.

Производители и серии противопожарных клапанов

В каталоге StroyDiller представлены решения разных производителей. Если марка уже определена проектом, используйте соответствующий брендовый раздел: противопожарные клапаны ВЕЗА, клапаны Арктос, клапаны Сигмавент, клапаны Неватом и противопожарные клапаны VNT.

Противопожарные клапаны ВЕЗА и серия КПУ-1Н

Одно из приоритетных направлений каталога — универсальные противопожарные клапаны КПУ-1Н ВЕЗА. На странице серии представлены круглые и прямоугольные исполнения с различными размерами, функциональными вариантами и приводами.

Для отбора по исходному положению заслонки предусмотрены отдельные разделы: нормально закрытые клапаны ВЕЗА и нормально открытые клапаны ВЕЗА.

Клапаны Неватом серий KPNO и KPNZ

У производителя Неватом нормально открытые исполнения представлены в разделе клапанов KPNO, а нормально закрытые — в разделе клапанов KPNZ. Несмотря на похожие обозначения, это разные функциональные типы, поэтому при заказе необходимо сохранять полную маркировку изделия.

Клапаны Арктос, Сигмавент и VNT

При выборе клапанов Арктос, Сигмавент или VNT также необходимо сопоставлять назначение, предел огнестойкости, размеры, привод и условия монтажа. Если проектом допускается замена производителя, техническое сравнение выполняют по документально подтверждённым характеристикам, а не только по цене и габаритам.

Заказ и комплектация противопожарных клапанов

Что указать в заявке

Для подготовки коммерческого предложения отправьте проектную спецификацию либо укажите тип клапана, производителя и серию, предел огнестойкости, форму и размер сечения, модель привода, напряжение питания, количество и требуемый срок поставки. Если маркировка указана не полностью, менеджер запросит необходимые уточнения.

От чего зависит цена

Цена противопожарного клапана зависит от типоразмера, конструктивного исполнения, предела огнестойкости, исполнительного механизма и дополнительных элементов комплектации. Поэтому стоимость следует рассчитывать для конкретной модификации, а не для серии в целом.

Специалисты StroyDiller помогут проверить маркировку, сопоставить позиции со спецификацией и подготовить предложение на поставку противопожарных клапанов для объекта.
