Фильтры в системе вентиляции: как выбрать конструкцию и степень очистки

Воздушный фильтр выбирают не только по размеру. Для системы важны эффективность очистки, расход воздуха и сопротивление фильтрующего элемента. Ошибка при замене — подобрать подходящую рамку, но не проверить остальные характеристики.

В этой статье мы рассмотрим задачи фильтрации для квартиры, офиса и технических помещений. Объясним, чем корпус фильтра отличается от сменной вставки и какие данные нужны для подбора. Сравнить фильтры для вентиляции и фильтр-боксы можно в каталоге StroyDiller.ru.

Для чего нужны фильтры в вентиляции

Фильтры для улавливания частиц задерживают переносимые воздухом загрязнения. В зависимости от характеристик материала и класса очистки это может быть крупная пыль и более мелкие аэрозольные частицы. Предварительная фильтрация также применяется перед последующими этапами очистки.

При этом противопылевой фильтр нельзя считать универсальным средством против любых загрязнений. Для газов и запахов используют отдельные решения молекулярной фильтрации: например, материалы на основе активированного угля. Их выбирают под конкретные примеси, а не только по габаритам.

Чем отличаются задачи для квартиры, офиса и производства

При выборе для квартиры удобно начать с вопроса: что нужно задерживать — крупную пыль, мелкие частицы или газообразные загрязнения? Затем проверьте, какие элементы допускает производитель приточной установки.

Для офиса к этим вопросам добавляются режим работы и удобство обслуживания: где расположена установка, как контролируется загрязнение и можно ли заменить элемент без затруднительного доступа.

Для производства исходными данными должны быть состав загрязнений и требования проекта. Фильтр общеобменной вентиляции не следует подбирать вместо специализированного оборудования для технологических выбросов только по совпадению размеров.

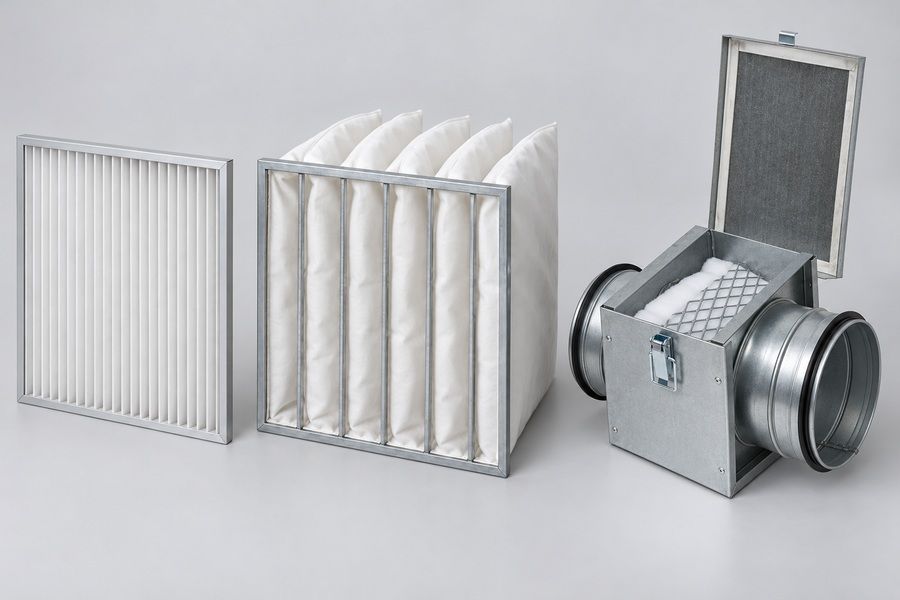

Фильтр-бокс и сменный фильтр: в чем разница

Фильтр-бокс — корпус для установки фильтрующего элемента в вентиляционной системе. Сменный фильтр — непосредственно очищающая вставка: рамка с материалом, кассета или карманный элемент.

У корпуса проверяют присоединение к воздуховоду, посадочные размеры вставки и доступ для обслуживания. У элемента — конструкцию, эффективность и аэродинамические характеристики. При заказе важно уточнить комплектацию: входит ли вставка в комплект корпуса и какой именно фильтр предусмотрен.

Таким образом, для нового участка воздуховода может потребоваться корпус с подходящим элементом, а для плановой замены в существующей установке — только совместимая вставка.

Какие бывают вентиляционные фильтры по конструкции

Панельные и кассетные

В панельном исполнении фильтрующий материал закреплен в рамке. Он может быть плоским или складчатым. Складки позволяют разместить большую площадь материала в ограниченном объеме.

Термины «кассетный» и «панельный» в каталогах могут пересекаться. Поэтому при замене стоит сверяться с чертежом и паспортом, а не ориентироваться только на название. Одинаковые наружные размеры также не гарантируют одинаковую эффективность очистки.

Карманные

В карманном фильтре материал образует несколько объемных карманов, закрепленных в общей раме. Такие элементы используются в системах вентиляции и кондиционирования, в том числе в качестве предварительной ступени перед HEPA-фильтрацией.

Перед установкой необходимо проверить глубину секции и условия раскрытия карманов. Количество карманов само по себе не определяет класс очистки: важны характеристики конкретного изделия.

Компактные складчатые

В компактных фильтрах складчатый материал располагается в жестких пакетах; встречается V-образная компоновка. Это еще один вариант конструкции, который следует оценивать по паспорту: размерам, расходу, эффективности и потерям давления.

Что сравниваем	Панельные или кассетные	Карманные	Компактные складные
Исполнение	Материал в рамке	Объемные карманы	Жесткие складные пакеты
Что проверить при замене	Габариты, толщину, плотность	Габариты рамки и глубину карманов	Габариты и совместимость с секцией
Можно ли определить класс по виду	Нет	Нет	Нет

Классы очистки: как понимать G4, F7 и ISO ePM1

Конструкция отвечает на вопрос «как устроен фильтр», а класс — «как оценивается его эффективность». Карманное исполнение не означает автоматически более высокую степень очистки, чем кассетное.

Обозначения G, M и F

В паспортах и каталогах встречаются обозначения прежней системы EN 779: G — фильтры грубой очистки, M — средней, F — тонкой. При подборе замены необходимо уточнить, по какому стандарту заявлена характеристика изделия.

Классификация ISO 16890

Стандарт ISO 16890 оценивает фильтры общей вентиляции с учетом эффективности улавливания частиц. Используются группы ISO Coarse, ISO ePM10, ISO ePM2,5 и ISO ePM1. Для групп ePM также указывается процент эффективности.

Запись «ISO ePM1 60%» относится к результату оценки по установленной методике. Она не означает, что фильтр удаляет 60% любых загрязнений, газов или запахов.

Прямого универсального соответствия между EN 779 и ISO 16890 нет.Если требуется заменить F7 на изделие с маркировкой ISO, необходимо сравнивать подтвержденные характеристики, а не руководствоваться правилом «F7 всегда соответствует одному классу ePM».

Угольные и HEPA-фильтры решают разные задачи

Угольная фильтрация предназначена для очистки от определенных газообразных примесей. Результат зависит от сорбента и условий применения. HEPA-фильтры предназначены для высокоэффективной фильтрации частиц и не заменяют угольную ступень.

Устанавливать фильтр другого типа следует после проверки его совместимости с системой. Более высокая эффективность улавливания частиц сама по себе еще не является подтверждением того, что замена подходит для конкретной установки.

Как выбрать фильтр для приточной вентиляции

Шаг 1. Определите задачу очистки

Сформулируйте, от каких загрязнений требуется защита и какие требования предъявляются к воздуху. При замене штатного элемента ориентируйтесь на паспорт установки и маркировку существующего фильтра. Для нового объекта — проектные параметры.

Шаг 2. Проверьте размеры и посадку

Зафиксируйте ширину, высоту и глубину элемента, исполнение рамки и уплотнения. Для карманного фильтра дополнительно укажите длину карманов, для фильтр-бокса — диаметр патрубков или размеры прямоугольного присоединения. Полезно приложить фотографии маркировки и посадочного места.

Шаг 3. Сопоставьте расход и сопротивление

Начальное сопротивление фильтра указывается при определенном расходе воздуха. Поэтому сравнивать значения в паскалях нужно при сопоставимых условиях. Также необходимо знать допустимое конечное сопротивление и проверить работу вентилятора с выбранной ступенью фильтрации.

Добавление фильтра в существующую систему требует проверки ее характеристик: для этого недостаточно совпадения диаметра корпуса с воздуховодом.

Шаг 4. Предусмотрите возможность обслуживания

Оставьте доступ для извлечения элемента и осмотра секции. Уточните возможность контроля перепада давления и требования производителя к замене. Эти вопросы лучше решить до монтажа корпуса.

Когда менять фильтр в вентиляции

Единого срока замены для всех объектов не существует. На периодичность замены влияют степень загрязнения поступающего воздуха, режим работы и характеристики системы. План обслуживания должен учитывать инструкцию производителя и фактическое состояние фильтра.

При осмотре проверяют материал, рамку, уплотнения и посадку. Перепад давления сравнивают с допустимым значением при предусмотренных условиях измерения. При достижении предельного значения, повреждении или истечении установленного срока службы элемент заменяют в соответствии с документацией.

Не следует автоматически считать фильтр моющимся. Возможность очистки и повторного использования должна быть прямо предусмотрена производителем. Многие волокнистые элементы и HEPA-фильтры не подлежат промывке.

Часто задаваемые вопросы

Что выбрать: кассетный или карманный фильтр?

Тот, который соответствует посадочному месту, требуемой эффективности и расходу воздуха. Для карманных фильтров дополнительно проверьте глубину секции. Выбирать только по названию конструкции недостаточно.

Подойдет ли фильтр G4 для мелкой пыли?

Маркировка G4 не подтверждает требуемую эффективность по PM2,5 или PM1. Если задача связана с этими частицами, нужно смотреть результаты испытаний и соответствующую маркировку выбранного изделия.

Уберет ли обычный вентиляционный фильтр запах с улицы?

Противопылевая вставка не заменяет ступень очистки от газов. Для решения такой задачи подбирают сорбционный материал с учетом конкретных примесей и условий работы.

Можно ли установить более эффективный фильтр в старый фильтр-бокс?

Это возможно только после проверки совместимости: размеров, уплотнений, расхода, сопротивления и возможностей вентилятора. Совпадение габаритов не является достаточным условием.

Какие данные подготовить для заказа

Чтобы подобрать корпус или сменный элемент, подготовьте:

1. модель установки или фильтр-бокса;
2. размеры фильтра и фотографии маркировки;
3. требуемый класс очистки с указанием стандарта;
4. расчетный расход воздуха и допустимое сопротивление;
5. для нового корпуса — размеры присоединения к воздуховоду;
6. условия эксплуатации и необходимое количество изделий.
