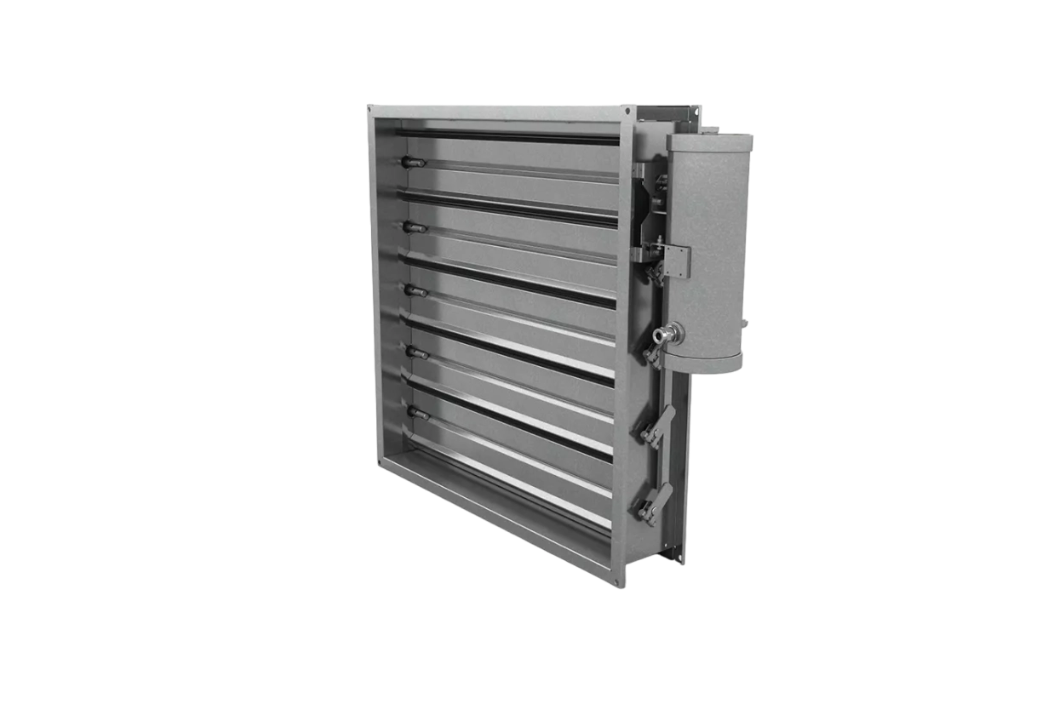

Воздушный клапан РЕГУЛЯР 500x250-Н-1-LM230-S2-У3-0 с электроприводом
Универсальный воздушный клапан РЕГУЛЯР предназначен для регулирования воздушного потока в системах вентиляции и кондиционирования. Корпус и профилированные лопатки изготавливаются из оцинкованной либо нержавеющей стали. Пружинные и замковые уплотнения обеспечивают плотное прилегание лопаток.
Доступные исполнения: общепромышленное, коррозионностойкое, взрывозащищённое и коррозионностойкое взрывозащищённое. Клапан может комплектоваться электроприводом HEMAH, BELIMO или приводом другого производителя, подобранным с учётом площади рабочего сечения.
|
Характеристика
|
Значение
|
|
Назначение
|
Отсечной, регулирующий
|
|
Тип клапана
|
Канальный
|
|
Рабочее сечение
|
Прямоугольное
|
|
Рабочее давление
|
До 1500 Па
|
|
Скорость воздушного потока
|
До 15 м/с
|
|
Материал корпуса и лопаток
|
Оцинкованная или нержавеющая сталь
|
|
Исполнительный механизм
|
Электропривод 24/220 В или ручка
|
|
Управление
|
Двухпозиционное или плавное регулирование
|
|
Класс герметичности
|
1-й класс протечки
|
|
Раскрытие лопаток
|
Параллельное
|
|
Пространственная ориентация
|
Произвольная
|
|
Коэффициент теплосопротивления
|
2,83 × 10⁻⁵ м²·К/Вт
|
|
Климатическое исполнение
|
УХЛ2 или У3 по ГОСТ 15150-69
|
|
Стандартный электропривод
|
ВЕЗА
|
|
Привод по специальному заказу
|
BELIMO или других производителей
|
|
Обозначение
|
Исполнение
|
Материал
|
|
Н
|
Общепромышленное
|
Оцинкованная сталь
|
|
К
|
Коррозионностойкое
|
Нержавеющая сталь
|
|
В
|
Взрывозащищённое
|
Оцинкованная сталь
|
|
КВ
|
Коррозионностойкое взрывозащищённое
|
Нержавеющая сталь
|
Рекомендуемые значения высоты H: 100, 150, 170, 250, 300, 320, 470, 620, 770, 920, 1070, 1220, 1370, 1520, 1670, 1820, 1970, 2120, 2270 и 2420 мм. При другой высоте возможно уменьшение живого сечения клапана.
