Как подобрать канальный вентилятор: полное руководство по выбору
Правильно подобранный канальный вентилятор — это основа эффективной работы всей системы вентиляции. Если оборудование выбрано с запасом "на глаз", оно может создавать лишний шум, потреблять больше электроэнергии и работать неэффективно. Недостаточная производительность также приводит к проблемам: помещение плохо проветривается, повышается влажность, ухудшается качество воздуха.
В этой статье специалисты StroyDiller.ru расскажут, как подобрать канальный вентилятор, какие параметры необходимо учитывать и на что обратить внимание перед покупкой.
Каталог канальных вентиляторов.
Что такое канальный вентилятор?
Канальный вентилятор — это вентиляционное оборудование, устанавливаемое непосредственно внутрь воздуховода. Его задача — перемещать воздух по вентиляционной сети, обеспечивая необходимый воздухообмен.
Такие вентиляторы применяются в:
-
офисах;
-
магазинах;
-
ресторанах;
-
кафе;
-
гостиницах;
-
частных домах;
-
производственных помещениях;
-
складах;
-
медицинских учреждениях;
-
спортивных объектах.
Благодаря скрытому монтажу оборудование практически не занимает полезное пространство помещения и отличается невысоким уровнем шума.
Виды канальных вентиляторов
Перед тем как выполнить подбор канального вентилятора, необходимо определить тип системы вентиляции.
Круглые
Наиболее распространённый вариант для круглых воздуховодов. Отличаются простым монтажом, компактностью и широким выбором моделей.
Прямоугольные
Используются в вентиляционных системах с прямоугольными каналами. Особенно востребованы на коммерческих и промышленных объектах.
По типу рабочего колеса
-
осевые;
-
радиальные;
-
центробежные;
-
вентиляторы со свободным рабочим колесом.
Каждый вариант предназначен для определённых условий эксплуатации и различных сопротивлений сети.
Основные параметры выбора
Чтобы понять, какой канальный вентилятор выбрать, необходимо учитывать несколько основных характеристик.
Производительность
Главный параметр — производительность канального вентилятора, измеряемая в м³/ч.
Она показывает, какой объём воздуха оборудование способно переместить за один час.
Расчёт обычно выполняется по формуле:
Производительность = объём помещения × кратность воздухообмена
При этом кратность воздухообмена зависит от назначения помещения и определяется требованиями действующих нормативов и проектной документации.
Давление
Не менее важный показатель — давление канального вентилятора (Па).
Именно оно позволяет вентилятору преодолеть сопротивление:
-
воздуховодов;
-
фильтров;
-
шумоглушителей;
-
клапанов;
-
воздухораспределителей;
-
поворотов и тройников.
Если давление выбрано неправильно, фактический расход воздуха окажется значительно ниже расчётного.
Размер подключения
Размер вентилятора должен соответствовать сечению воздуховода.
Например:
-
Ø100;
-
Ø125;
-
Ø160;
-
Ø200;
-
Ø250;
-
Ø315;
-
400×200;
-
500×250;
-
500×300;
-
600×300 мм.
Уровень шума
Для офисов, гостиниц и жилых помещений рекомендуется выбирать максимально тихие модели либо предусматривать установку шумоглушителей.
Энергопотребление
Современные вентиляторы оснащаются энергоэффективными электродвигателями, позволяющими снизить эксплуатационные расходы.

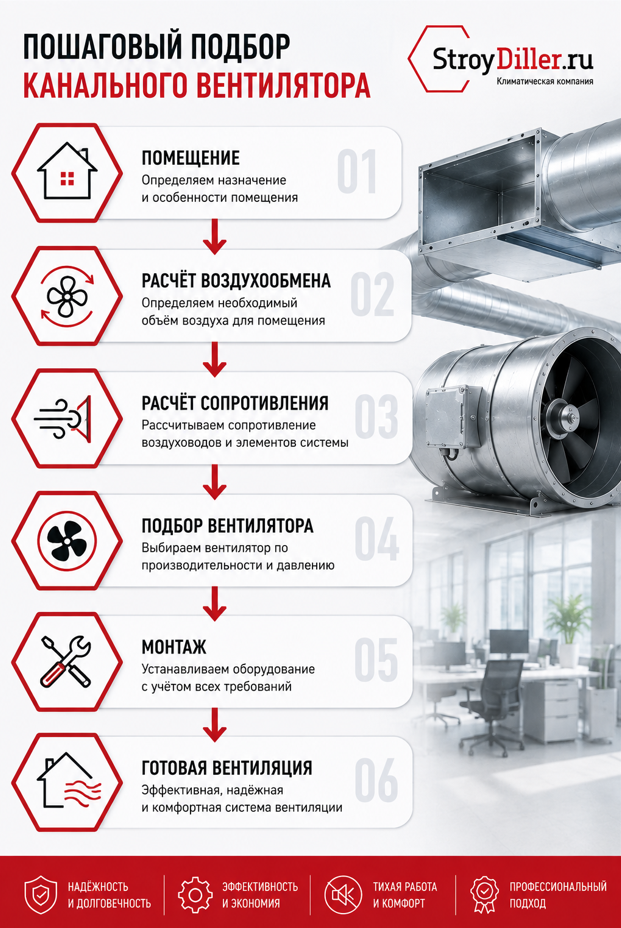

Пошаговый подбор канального вентилятора
Ниже приведён универсальный алгоритм, который используют проектировщики и специалисты по вентиляции.
Шаг 1
Определите назначение помещения.
Шаг 2
Рассчитайте необходимый воздухообмен.
Шаг 3
Определите требуемую производительность.
Шаг 4
Рассчитайте сопротивление всей вентиляционной сети.
Шаг 5
Подберите вентилятор по аэродинамической характеристике производителя так, чтобы рабочая точка соответствовала требуемым расходу воздуха и внешнему статическому давлению.
Шаг 6
Проверьте размеры подключения.
Шаг 7
Оцените уровень шума, условия эксплуатации и возможность сервисного обслуживания.
Таблица основных параметров
| Параметр | Для чего нужен |
|---|---|
| Производительность | Определяет необходимый расход воздуха |
| Давление | Компенсирует сопротивление вентиляционной сети |
| Размер подключения | Совместимость с воздуховодом |
| Напряжение питания | Соответствие электрической сети объекта |
| Уровень шума | Комфорт эксплуатации |
| Материал корпуса | Соответствие условиям эксплуатации |
| Температура перемещаемого воздуха | Проверка допустимого режима работы оборудования |
Популярные производители
В каталоге StroyDiller.ru представлены канальные вентиляторы различных производителей, применяемые в бытовых, коммерческих и промышленных системах вентиляции.
Среди наиболее востребованных брендов:
-
Ostberg;
-
Systemair;
-
Shuft;
-
Vanvent;
-
Ровен;
-
Арктос;
-
ВЕЗА;
-
GlobalVent;
-
NED;
-
Venttorg и другие.
Каждый производитель предлагает модели с различной производительностью, уровнем давления и конструктивными особенностями, поэтому оборудование подбирается под конкретный проект.
Частые ошибки при выборе
На практике наиболее распространены следующие ошибки:
-
выбор вентилятора только по диаметру воздуховода;
-
отсутствие расчёта канального вентилятора;
-
игнорирование сопротивления сети;
-
отсутствие запаса по рабочей точке;
-
установка слишком мощного оборудования без необходимости;
-
неправильный выбор типа вентилятора;
-
отсутствие виброизоляции и шумоглушителей.
Все эти ошибки могут привести к увеличению уровня шума, снижению эффективности вентиляции и преждевременному износу оборудования.
Рекомендации по монтажу
Даже правильно подобранный вентилятор не обеспечит расчётных параметров при нарушении правил установки.
Рекомендуется:
-
соблюдать направление воздушного потока;
-
использовать гибкие вибровставки при необходимости;
-
обеспечить свободный доступ для обслуживания;
-
выполнять герметизацию соединений;
-
подключать оборудование согласно электрической схеме производителя;
-
соблюдать требования действующих нормативов и инструкции по монтажу.
При сложных вентиляционных системах подбор и монтаж желательно доверять профильным специалистам.
FAQ
Как подобрать канальный вентилятор самостоятельно?
Необходимо определить требуемый расход воздуха, рассчитать сопротивление вентиляционной сети и подобрать модель по аэродинамической характеристике производителя.
Что важнее — производительность или давление?
Оба параметра одинаково важны. Даже при высокой производительности вентилятор не обеспечит необходимый расход воздуха, если его давления недостаточно для преодоления сопротивления системы.
Какой канальный вентилятор выбрать для офиса?
Выбор зависит от площади, количества людей, схемы воздуховодов и требуемого воздухообмена. Для коммерческих помещений важно учитывать также уровень шума и энергоэффективность оборудования.
Можно ли установить вентилятор самостоятельно?
Монтаж возможен при наличии опыта и соблюдении требований производителя. Для сложных объектов рекомендуется профессиональная установка с последующей проверкой работы системы.
Заключение
Грамотный подбор канального вентилятора — это сочетание правильного расчёта расхода воздуха, оценки сопротивления вентиляционной сети и выбора оборудования по рабочим характеристикам производителя. Только комплексный подход позволяет получить эффективную, тихую и экономичную систему вентиляции, которая будет надёжно работать долгие годы.
