Канальный вентилятор устанавливают в воздуховод для перемещения воздуха в системе вентиляции. Такие устройства используют в приточных и вытяжных системах жилых, коммерческих и производственных зданий. Но одинаковое назначение не означает одинаковую конструкцию: вентиляторы различаются формой присоединений, рабочим колесом, двигателем и исполнением корпуса.
Чтобы разобраться в ассортименте, нужно последовательно ответить на несколько вопросов: к какому воздуховоду подключается устройство, какое давление оно создаёт при нужном расходе, как регулируется и для какого воздуха предназначено. Ниже рассмотрим основные виды и объясним, как связать их особенности с задачами вентиляции.
По каким признакам различают канальные вентиляторы
Классификацию удобно разделить на независимые признаки. Один вентилятор может одновременно относиться к нескольким группам: например, иметь круглые патрубки, центробежное рабочее колесо и EC-двигатель. В документации производителей форма подключения, тип колеса и двигатель рассматриваются отдельно.
| Признак | Основные варианты | Что проверять при выборе |
| Присоединение к каналу | Круглое, прямоугольное, квадратное | Размеры и совместимость с воздуховодом |
| Рабочее колесо | Осевое, центробежное, смешанного потока | Расход и давление по характеристике |
| Двигатель | AC, EC | Питание, способ регулирования и защиты |
| Корпус | Обычный, с акустической изоляцией | Габариты, шум и доступ для обслуживания |
| Условия применения | Общеобменная вентиляция, специальные исполнения | Допустимая температура и состав воздуха |
Ни форма корпуса, ни название группы сами по себе не заменяют проверку характеристик и ограничений конкретной модели.
Виды канальных вентиляторов по рабочему колесу
Осевые канальные вентиляторы
В осевом вентиляторе воздух проходит через рабочее колесо преимущественно вдоль оси вращения. Простые осевые конструкции обычно применяют там, где нужен значительный расход при небольшом сопротивлении системы. При выборе для сети с фильтрами и другими сопротивлениями следует проверить доступное давление, а не ориентироваться только на максимальный расход.
Практический ориентир — рассматривать такой вариант для простых каналов с небольшими потерями давления. Однако правило «осевой вентилятор подходит только для короткой трубы» слишком категорично: промышленные осевые конструкции с направляющими аппаратами имеют другие характеристики. Решение принимают по аэродинамической кривой выбранной модели.
Центробежные канальные вентиляторы
В центробежном вентиляторе воздух поступает к рабочему колесу и перемещается к его периферии. Корпус организует дальнейшее движение потока. Поэтому центробежное колесо может находиться внутри канального устройства с соосными входным и выходным патрубками: круглая форма подключения не делает вентилятор осевым.
Центробежные конструкции часто рассматривают для сетей с повышенным сопротивлением. При этом колёса с лопатками, загнутыми вперёд и назад, имеют разные характеристики мощности и эффективности. Сравнивать следует готовые вентиляторы в требуемом режиме, учитывая потребление и допустимую рабочую область.
Пример сочетания круглых присоединений и колеса с назад загнутыми лопатками — Östberg CK EC. Производитель также предусматривает управление скоростью, в том числе сигналом 0–10 В для указанной модели. Этот пример показывает, почему форму подключения, колесо и двигатель нужно проверять отдельно.
Канальные вентиляторы смешанного потока
Смешанное, или диагональное, рабочее колесо сочетает признаки осевого и центробежного движения воздуха. Такие конструкции применяют в канальных системах, где требуется совместить проходную компоновку с подходящими расходом и давлением. Пример — серия VENTS Turbo Tube, которую производитель описывает как сочетание осевой и центробежной технологии.
Смешанный тип не означает автоматически меньший шум или лучшее энергопотребление при любых условиях. Оценку проводят в рабочей точке: при том расходе и давлении, которые нужны системе.
Круглые и прямоугольные канальные вентиляторы

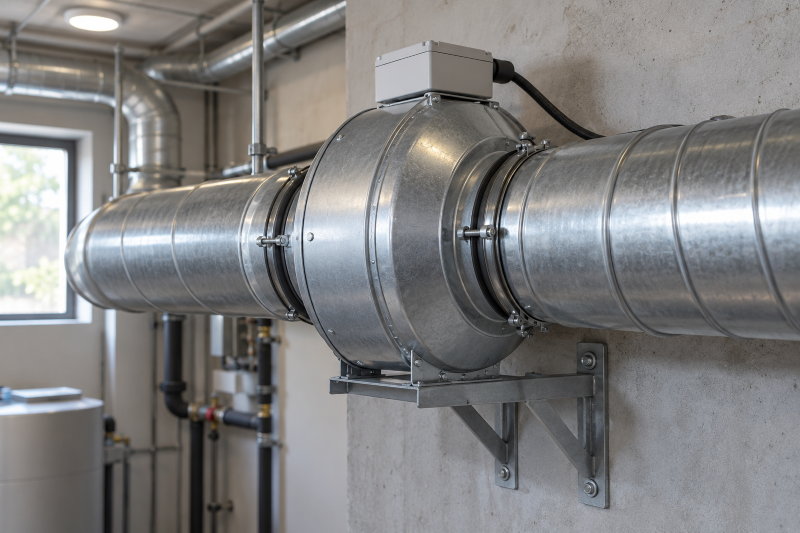

Вентиляторы для круглых воздуховодов
Круглые канальные вентиляторы предназначены для подключения к воздуховодам круглого сечения. При выборе проверяют диаметр патрубков, полные габариты корпуса и предусмотренный способ крепления. Размер присоединения нужен для монтажа, а производительность оценивают отдельно по характеристике вентилятора.
Одинаковый диаметр патрубков не гарантирует одинаковые расход, давление и шум. Чтобы сравнение было полезным, задайте единый режим работы и сопоставьте показатели моделей именно в нём.

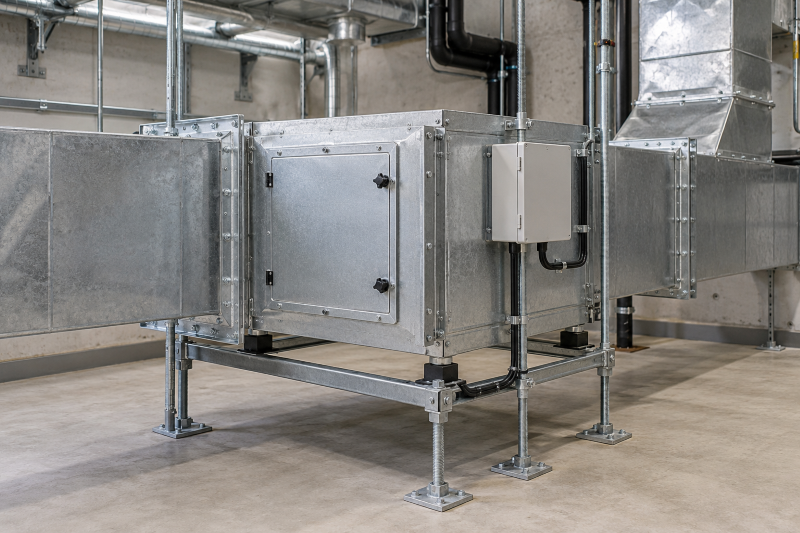

Вентиляторы для прямоугольных воздуховодов
Прямоугольные канальные вентиляторы подбирают для соответствующего сечения сети. Такое исполнение используют в коммерческой вентиляции; например, серия Systemair RS предусматривает приточное и вытяжное применение, фланцевые подключения и открывающуюся сервисную крышку.
Перед заказом проверьте не только ширину и высоту присоединения, но и монтажную длину, конструкцию фланцев и пространство для открытия крышки. Если вентилятор размещают над потолком, доступ к обслуживанию следует предусмотреть ещё при компоновке оборудования.
Чем отличаются канальные вентиляторы с AC- и EC-двигателями
AC-двигатель: способ регулирования зависит от модели
AC обозначает двигатель переменного тока. Допустимый способ изменения скорости проверяют по документации: это может быть трансформаторное, электронное или частотное регулирование. Например, для Östberg CK 160 C1 производитель указывает возможность подключения трансформаторного либо электронного регулятора. Переносить это разрешение на любой другой двигатель нельзя.
EC-двигатель: электронная коммутация и управление
EC-двигатель использует электронную коммутацию. Такие решения позволяют регулировать скорость с высокой эффективностью; конкретные управляющие интерфейсы зависят от исполнения. Сигнал 0–10 В предусмотрен, например, у рассмотренного Östberg CK EC и EC-вариантов Systemair RS.
Для оценки экономичности сравнивайте потребляемую мощность при одинаковых расходе и давлении. Если есть несколько режимов работы, учитывайте каждый из них. Вопрос питания разобран отдельно в статье «Вентилятор 220 или 380 В: какой выбрать».
Звукоизолированные и специальные исполнения
Вентиляторы в звукоизолированном корпусе
Акустическая изоляция корпуса — дополнительный признак исполнения. Например, Systemair RSI имеет изолированный корпус и центробежное колесо. При оценке шума учитывают его передачу через корпус, вход и выход вентилятора, а также вибрации. Для ограничения передачи вибраций на воздуховоды производитель рекомендует гибкие соединения.
Поэтому при подборе для помещений с требованиями к тишине следует запросить акустические данные и оценить необходимость шумоглушителей. Название «тихий» без условий измерения недостаточно для сравнения.
Исполнения для особых условий
В каталогах выделяют оборудование для дымоудаления, высоких температур, взрывоопасных и агрессивных сред. Возможность применения определяют по документации конкретного исполнения. Металлический корпус или высокий расход сами по себе не подтверждают пригодность для такой задачи.
Как связать тип вентилятора с задачей системы
Начинайте с назначения и условий эксплуатации, затем переходите к конструкции. Производители рекомендуют учитывать расход, давление, размещение, питание, шум, способ управления и возможность обслуживания.
- Определите нужный расход воздуха. Это исходное требование к системе, которое должно быть обосновано её назначением и расчётом.
- Определите сопротивление сети. Учитывайте воздуховоды, фильтры, решётки и другие элементы на расчётном пути.
- Выберите совместимые присоединения. Проверьте размеры и возможность размещения корпуса.
- Найдите рабочую точку. Сопоставьте требуемые расход и давление с кривой вентилятора.
- Проверьте ограничения. Температура, состав воздуха, питание, управление и акустические показатели должны соответствовать задаче.
Рабочая точка находится на пересечении характеристики вентилятора и характеристики сети. Максимальный расход при свободном выходе воздуха не равен расходу после подключения к реальной системе с сопротивлением.
Для подробного расчёта используйте руководства «Как подобрать канальный вентилятор» и «Как определить давление вентилятора».
Частые вопросы о видах канальных вентиляторов
Круглый канальный вентилятор всегда осевой?
Нет. Круглое присоединение описывает подключение к каналу. Рабочее колесо может быть осевым, центробежным или смешанного потока.
EC — это отдельный тип рабочего колеса?
Нет. EC относится к двигателю. Например, у Östberg CK EC используется колесо с назад загнутыми лопатками.
Можно ли выбрать модель только по диаметру воздуховода?
Диаметр определяет совместимость подключения, но для подбора нужны также расход и давление в рабочей точке, условия эксплуатации и электрические параметры.
Что указать в заявке на подбор
Для подбора в StroyDiller.ru подготовьте назначение системы, требуемый расход, расчётное давление, размеры воздуховода, питание, условия эксплуатации и требования к управлению. Если расчёта пока нет, приложите схему сети и перечень её элементов, чтобы исходные данные можно было уточнить.
После определения параметров переходите к моделям для круглых или прямоугольных воздуховодов. Так сравнение будет опираться на задачу вентиляции и характеристики оборудования.
