Рекуператор пластинчатый SRP-400×200
Пластинчатый рекуператор SRP предназначен для утилизации тепла и холода в системах приточно-вытяжной вентиляции с прямоугольными каналами. Он передаёт тепловую энергию между вытяжным и приточным воздухом, снижая нагрузку на оборудование нагрева или охлаждения.
Конструкция и принцип работы
Теплообменник изготовлен из алюминиевых пластин, образующих отдельные каналы для двух воздушных потоков. Теплопередача происходит через пластины без смешивания приточного и вытяжного воздуха.
Ориентировочный КПД составляет около 70%. По данным каталога, перепад давления на рекуператоре, как правило, не превышает 200–250 Па. Фактические показатели зависят от режима работы.

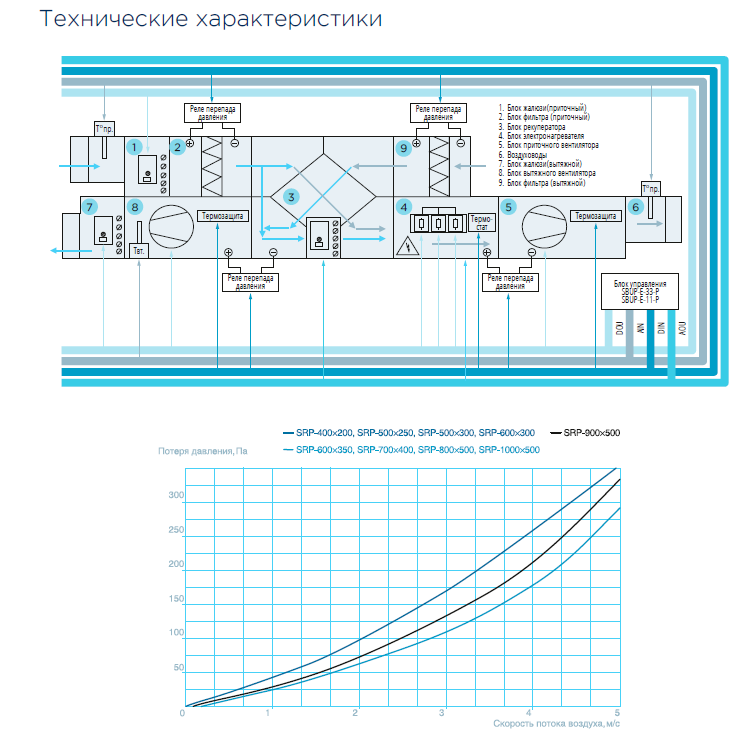

Отсутствие движущихся частей обеспечивает надёжность и упрощает обслуживание. Конструкция позволяет применять SRP в приточно-вытяжных установках ярусного и смежного исполнения.
Отвод конденсата и защита от обмерзания
Съёмная панель выполняет функцию поддона для сбора конденсата. В комплект входит штуцер для установки на эту панель и подключения отвода конденсата.
Для защиты от обмерзания предусматривается обводной канал с воздушными клапанами и управлением по датчику температуры или давления. Во время оттаивания приточный воздух направляется в обход теплообменника, а вытяжной поток прогревает его пластины.
Преимущества
-
Утилизация тепла и холода.
-
Разделение приточного и вытяжного потоков.
-
Алюминиевый пластинчатый теплообменник.
-
Отсутствие движущихся частей.
-
Съёмная панель для сбора конденсата.
-
Девять типоразмеров для прямоугольных каналов.
Модельный ряд
SRP-400×200, SRP-500×250, SRP-500×300, SRP-600×300, SRP-600×350, SRP-700×400, SRP-800×500, SRP-900×500, SRP-1000×500.
Пример обозначения: SRP-400×200, где SRP — пластинчатый рекуператор, 400×200 — присоединительный размер в миллиметрах.
