При подборе вентилятора важно учитывать не только размер воздуховода и производительность, но и тип электродвигателя. От него зависят способ регулирования оборотов и требования к управлению. В вентиляционном оборудовании встречаются традиционные AC-приводы и EC-двигатели с электронной коммутацией.
Какой вариант выбрать? Сравнивать следует оборудование, которое обеспечивает одинаковый расход воздуха при одинаковом давлении. Ниже — разбор устройства, регулирования и расчёта затрат, который поможет сформировать требования к покупке.
Что такое AC-двигатель вентилятора
AC — сокращение от alternating current, то есть «переменный ток». В этой статье под AC-приводом рассматривается распространённый в вентиляции асинхронный двигатель. Само обозначение AC шире и не является названием единственной конструкции электромотора.
В асинхронном двигателе магнитное поле статора вызывает токи в роторе. Его вращение происходит с отличием от скорости вращающегося поля — скольжением. Это принципиальное отличие от синхронного EC-привода с постоянными магнитами.
Как регулируют скорость AC-вентилятора
Способ регулирования выбирают по документации конкретного двигателя. Для предусмотренных производителем исполнений применяют регуляторы напряжения, а для совместимых двигателей — преобразователи частоты. Нельзя считать любой регулятор подходящим только потому, что совпадает мощность.
Перед заказом полезно проверить:
- разрешённый способ регулирования;
- допустимый диапазон оборотов;
- напряжение, число фаз и ток;
- требования к защите двигателя и настройке регулятора.
AC-привод стоит включить в сравнение для системы с постоянным режимом работы, особенно если уже имеется совместимое управление. Окончательное решение принимайте по характеристикам и полной стоимости комплекта.
Что такое EC-двигатель и как он работает
EC означает electronically commutated — «с электронной коммутацией». В таком приводе используется синхронный двигатель с постоянными магнитами, а переключением токов в обмотках управляет электроника. Механический щёточный узел для коммутации ему не нужен.
В EC-вентиляторе, предназначенном для подключения к сети переменного тока, электроника сначала выпрямляет напряжение, а затем формирует питание обмоток. Поэтому EC нельзя автоматически приравнивать к устройству, которому нужен внешний источник постоянного тока.
Как управляют EC-вентилятором
Возможности зависят от исполнения. Например, производители предлагают управление сигналом 0–10 В или через Modbus. У вентилятора Östberg CK 200 A EC предусмотрены встроенный потенциометр и внешнее управление 0–10 В. Наличие этих функций следует проверять отдельно для каждой модели.
Управляющий сигнал и силовое питание выполняют разные задачи. Вход 0–10 В задаёт режим приводу; он не предназначен для подачи сетевого напряжения. Подключение выполняют по заводской схеме.

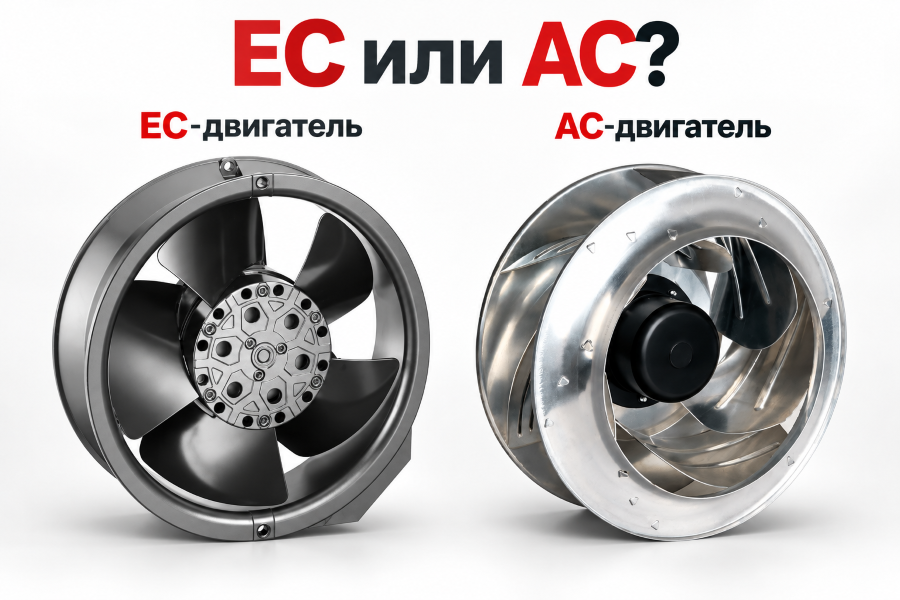

EC и AC: сравнение двигателей вентиляторов
| Критерий | AC — асинхронный привод | EC — электронная коммутация |
| Принцип работы | Асинхронное вращение со скольжением | Синхронное вращение ротора с постоянными магнитами |
| Регулирование | Через совместимое внешнее устройство, если предусмотрено производителем | Через электронику привода |
| Автоматизация | Зависит от регулятора и контроллера | Зависит от доступных входов и интерфейсов |
| Сравнение энергопотребления | По потребляемой мощности в требуемом режиме | По потребляемой мощности в том же режиме |
| Подбор комплекта | Проверить мотор, защиту и регулятор | Проверить питание, управление и защиты конкретного исполнения |
Техническая основа сравнения приведена в материалах производителей.
Какой двигатель экономичнее
Постоянные магниты EC-двигателя позволяют избежать потерь, связанных с наведёнными токами в роторе асинхронного двигателя. Это даёт преимущество по эффективности привода. Но процент экономии всего вентилятора нельзя определить по буквам EC: нужны данные сравниваемых моделей и режим работы.
Для практического сравнения запросите потребляемую электрическую мощность при нужном расходе и давлении. Отдельно учтите внешнее управление. Мощность на валу и мощность, потребляемая из сети, — разные величины; для расчёта счёта за электричество нужна вторая.
Всегда ли EC-вентилятор тише
Тип двигателя сам по себе не позволяет подтвердить уровень шума конкретного вентилятора. Для покупки сравнивайте паспортные акустические данные в сопоставимых условиях: одинаковый режим, одинаковый показатель и одинаковое расстояние измерения. Обозначение EC не заменяет эти сведения.
Как рассчитать экономию и окупаемость
Ниже — условный пример, а не характеристики товаров или действующий тариф. Допустим, при одинаковом расходе воздуха и давлении измеренная потребляемая мощность AC-комплекта составляет 0,30 кВт, EC-комплекта — 0,20 кВт. Оба работают 4 000 часов в год, а цена электроэнергии принята равной 8 руб./кВт·ч.
Экономия энергии:
(0,30 − 0,20) × 4 000 = 400 кВт·ч в год.
Экономия денег:
400 × 8 = 3 200 руб. в год.
Если разница в стоимости полностью укомплектованных вариантов равна 9 600 руб., простой срок окупаемости:
9 600 ÷ 3 200 = 3 года.
Этот расчёт учитывает только электроэнергию. Для собственного сравнения подставьте реальные цены, тариф и часы работы. Если режимы меняются, рассчитайте потребление каждого режима отдельно и сложите результаты.
Как выбрать вентилятор с EC- или AC-двигателем
Сначала определите расход воздуха и давление
Начинайте с задачи вентиляции. Вентилятор должен обеспечивать необходимый расход при сопротивлении сети. Максимальный расход при свободном выходе воздуха не заменяет проверку рабочей точки.
Последовательность подбора разобрана в статье «Как подобрать канальный вентилятор». Для расчёта сопротивления сети используйте материал «Как определить давление вентилятора».
Проверьте питание и управление
Запишите напряжение и число фаз доступной сети. Затем определите, нужен ли постоянный режим, ручное изменение скорости или управление по датчику.
Питание и тип двигателя — разные параметры выбора. Подробнее о напряжении и подключении читайте в статье «Вентилятор 220 или 380 В: какой выбрать».
Сравните два законченных решения
Составьте перечень оборудования для каждого варианта: вентилятор, регулятор или контроллер, необходимые датчики и защита. Сравнивайте цену комплекта, потребление в рабочих режимах и совместимость с существующей системой.
Для перехода к моделям используйте раздел «Канальные вентиляторы». Тип двигателя и способ управления проверяйте в документации выбранного изделия.
Часто задаваемые вопросы
Можно ли подключить EC-вентилятор через обычный регулятор AC?
Не выбирайте такое подключение без подтверждения производителя. EC-привод управляется собственной электроникой, а конкретный интерфейс указан в инструкции. Совпадения напряжения и мощности недостаточно.
Нужен ли EC-двигателю отдельный частотный преобразователь?
Для регулирования EC-вентилятора со встроенной силовой электроникой используют предусмотренный производителем управляющий вход. Устанавливать внешний частотный преобразователь по аналогии с асинхронным мотором не следует без прямого указания в документации.
Можно ли заменить AC-вентилятор на EC без изменения системы?
Возможность замены определяют по конкретным изделиям. Проверьте рабочую точку, размеры, крепления, питание, управление и условия эксплуатации. Одинаковый диаметр патрубка ещё не подтверждает взаимозаменяемость.
Что указать в заявке на подбор?
Укажите расход воздуха, давление, размеры воздуховода, параметры электросети и график работы. Добавьте требования к управлению и шуму. Если заменяете оборудование, приложите фотографию шильдика и паспорт действующего вентилятора.
Какой вариант выбрать для вашей системы
EC стоит включить в подбор, когда важны регулирование производительности и интеграция с автоматикой. AC также следует рассмотреть, если его характеристики и совместимое управление отвечают задаче. Выбор подтвердите сравнением конкретных комплектов.
Откройте каталог канальных вентиляторов StroyDiller.ru и подготовьте исходные параметры системы. Они помогут сравнить варианты по рабочей точке, управлению и затратам.
