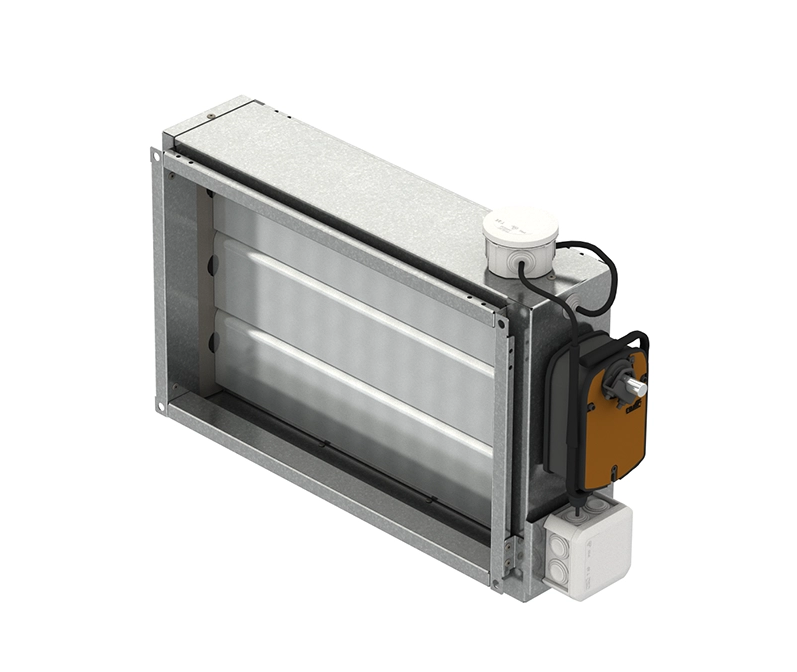

Воздушный клапан ГЕРМИК-С-500x250-Н-1-LM230-S2-1-У3-0
Клапан Гермик-С – это утепленный клапан, предназначенный для устойчивой работы в условиях пониженных температур и высокой влажности климатического исполнения. Это современное вентиляционное оборудование утепленного или обычного типа, которое устанавливается в системах вентиляции. Основное предназначение этого оборудования – обеспечение отключения и регулировки количества воздуха, который поступает в вентиляционную систему.
Предназначен для регулирования расхода приточного и вытяжного воздуха в системах канальной вентиляции и кондиционирования;
- Повышенная плотность соприкосновения лопаток, уменьшенным объемом протечек через клапан;
- Низкие теплопотери через створки клапана;
- Обрабатываемый воздух должен быть подготовлен, не должен содержать твердые, волокнистые, клейкие или агрессивные примеси;
- Рабочее давление до 1800 Па;
- Допустимая температура перемещаемого воздуха: - 60°С ... +40°С.
Клапан имеет повышенную жесткость корпуса, рассчитанную на защиту клапана от перекосов в условиях высоких перепадов среднесуточной температуры. Особенностью данного клапана является использование в его конструкции гибких саморегулирующихся нагревательных кабелей периметрального обогрева, расположенных по наружному периметру клапана и привода (необходимо подключение в сеть переменного тока 220В), предотвращающих образование наледи на кинематике клапана и осуществляющих дополнительный прогрев привода. Так же клапан может комплектоваться электроприводом.
КОРПУС клапана изготавливается из оцинкованной или нержавеющей стали с дополнительным утеплением, рабочие лопатки из усиленного алюминиевого профиля.
ПОВЫШЕННАЯ ЖЕСТКОСТЬ КОРПУСА обеспечивает защиту клапана от перекосов в условиях больших перепадов среднесуточной температуры.
ПЕРИМЕТРАЛЬНОЙ ОБОГРЕВ является особенностью клапана Канал-ГЕРМИК-С. В качестве нагревательного элемента применяется гибкий саморегулирующий нагревательный кабель, который располагается по периметру клапана и привода.
Подключается (постоянно) к сети 220В и препятствует образованию наледи на кинематике клапана.
Нагревательный кабель имеет автоматическое управление без реостата, не требует дополнительной автоматической схемы управления. Снаружи кабель закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев клапана.
Примыкание лопаток выполнено в форме лабиринтного уплотнения, в зоне примыкания расположен упругий уплотнитель.
В качестве исполнительного механизма может использоваться:
- Электропривод (220 B или 24 В) с пружинным возвратом и без него: двухпозиционный («открыто/закрыто») или плавного регулирования.
- Рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).
Клапан дополнительно снабжен клеммной коробкой для подключения систем автоматики и сигнализации.
Инструкция клапана Гермик-С (скачать)
