В одной системе вентиляции помещения могут использоваться по-разному: в спальне нужен один объём приточного воздуха, в гостиной — другой, а временно пустующая комната не всегда требует максимальной подачи. Для раздельной регулировки потока по ответвлениям воздуховодов применяют зональные клапаны. Они позволяют изменять степень открытия каждого канала и распределять подаваемый воздух между отдельными помещениями или группами помещений.
Зональный клапан не создаёт воздушный поток самостоятельно и не заменяет вентилятор или приточную установку. Это регулирующее устройство, которое устанавливается в воздуховод и изменяет его проходное сечение. Результат работы зависит не только от положения заслонки, но и от производительности вентиляционной установки, сопротивления сети, диаметра каналов, настройки остальных ветвей и балансировки всей системы.
Что такое зональный клапан
Зональный воздушный клапан — это участок воздуховода с подвижной заслонкой и сервоприводом. По команде с пульта привод поворачивает заслонку, увеличивая или уменьшая проходное сечение канала. Чем сильнее прикрыт клапан, тем больше он ограничивает поток воздуха в конкретной ветви.
Такая схема используется в разветвлённой приточной вентиляции, когда один источник воздуха обслуживает несколько зон. Зоной может быть отдельная комната, кабинет, группа помещений или другая часть объекта, для которой требуется самостоятельная регулировка подачи.
Важно различать:
-
зональный клапан регулирует поток в отдельной ветви системы;
-
обратный клапан препятствует движению воздуха в обратном направлении;
-
противопожарный клапан выполняет защитную функцию по предусмотренному проектом алгоритму;
-
обычная ручная заслонка применяется преимущественно для наладки и постоянной балансировки.
Другие типы регулирующих устройств собраны в разделе «Клапаны и заслонки».

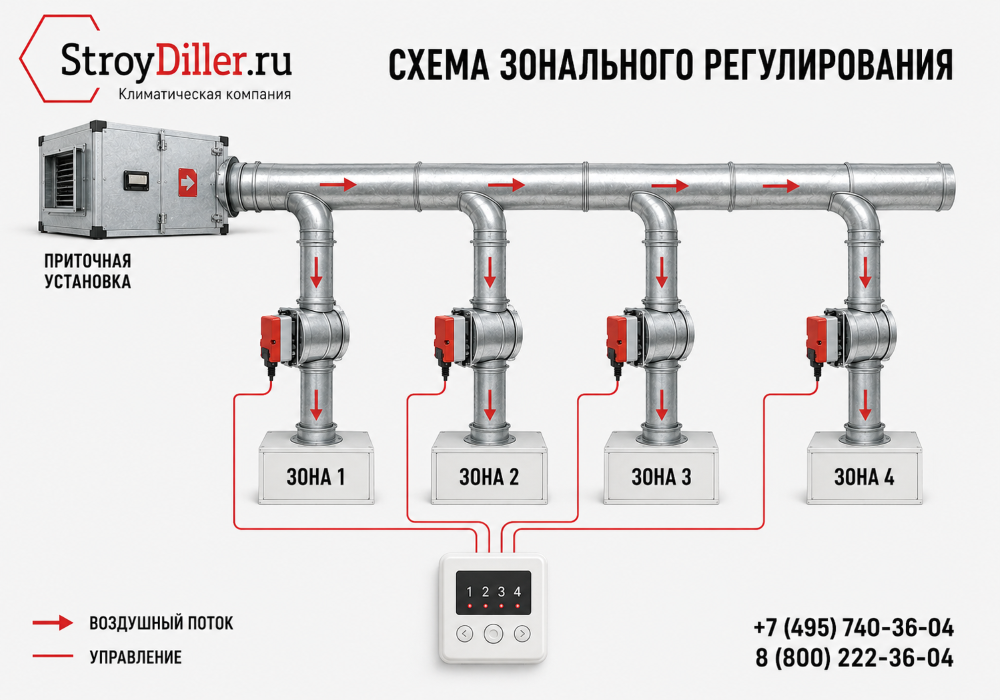

Как работает система зонального регулирования
Воздух от приточной установки поступает в магистральный канал, после чего сеть разделяется на несколько ветвей. В каждой управляемой ветви устанавливается отдельный зональный клапан. Пользователь выбирает на пульте нужный канал и задаёт положение его заслонки.
Система работает последовательно:
-
Приточная установка создаёт расход и давление воздуха.
-
Воздух поступает в общую сеть воздуховодов.
-
Зональные клапаны изменяют сопротивление отдельных ответвлений.
-
Поток перераспределяется между открытыми и прикрытыми ветвями.
-
Воздух поступает в помещения через решётки или диффузоры.
В системе GlobalVent, представленной на StroyDiller.ru, к одному пульту можно подключить не более четырёх клапанов. Положение заслонки выбирается вручную, отображается на дисплее и сохраняется в памяти пульта после отключения электропитания. Согласно паспорту, управление позволяет выбирать клапаны по номерам от 1 до 4 и отслеживать положение выбранной заслонки в процентах.
Из чего состоит комплект
Для работы зонального регулирования необходимы:
-
один или несколько клапанов с сервоприводами;
-
совместимый пульт управления зональными клапанами;
-
адаптер питания;
-
фирменные кабели быстрого соединения;
-
воздуховоды, фасонные элементы и воздухораспределительные устройства;
-
приточная или приточно-вытяжная установка, рассчитанная на параметры сети.
Клапаны и кабели быстрого соединения приобретаются отдельно от комплекта пульта. Стандартная длина кабеля, указанная изготовителем, составляет 10 м. До заказа оборудования следует проверить трассу прокладки, количество зон и расстояние от каждого клапана до пульта.
Что означает процент открытия клапана
Процент на дисплее показывает положение заслонки, но не является точным процентом расхода воздуха. Например, открытие клапана на 50% не гарантирует подачу ровно половины максимального расхода. Зависимость определяется конструкцией заслонки, располагаемым давлением и сопротивлением всей вентиляционной сети.
Например, если в системе четыре ветви и одну из них прикрыть, сопротивление этой ветви увеличится. Часть потока может перейти в другие открытые каналы. Насколько именно изменится расход в каждом помещении, можно определить измерениями и последующей балансировкой, а не только по показаниям положения заслонки.
Поэтому после монтажа рекомендуется проверить фактический расход воздуха на решётках или диффузорах. Настройку выполняют с учётом проектных значений воздухообмена и рабочих характеристик вентиляционной установки.
Где применяют зональные клапаны
Зональное регулирование подходит для объектов, где одна вентиляционная установка обслуживает несколько помещений с различным режимом использования:
-
квартир и частных домов;
-
офисов и переговорных;
-
магазинов и небольших коммерческих помещений;
-
кабинетов и других обособленных зон;
-
помещений, которые используются в разное время.
Применение клапанов должно быть предусмотрено при расчёте сети. Если одновременно закрыть или значительно прикрыть несколько ветвей, сопротивление системы изменится. Поэтому необходимо заранее проверить допустимые режимы работы вентилятора, минимально необходимый расход воздуха и способ сохранения устойчивой работы установки.
Как выбрать зональный клапан
1. Определите количество зон
Сначала составляют схему воздуховодов и отмечают ветви, которыми нужно управлять отдельно. Для рассматриваемой системы один пульт обслуживает до четырёх клапанов. Если зон больше, схему управления необходимо проектировать отдельно и проверять совместимость оборудования.

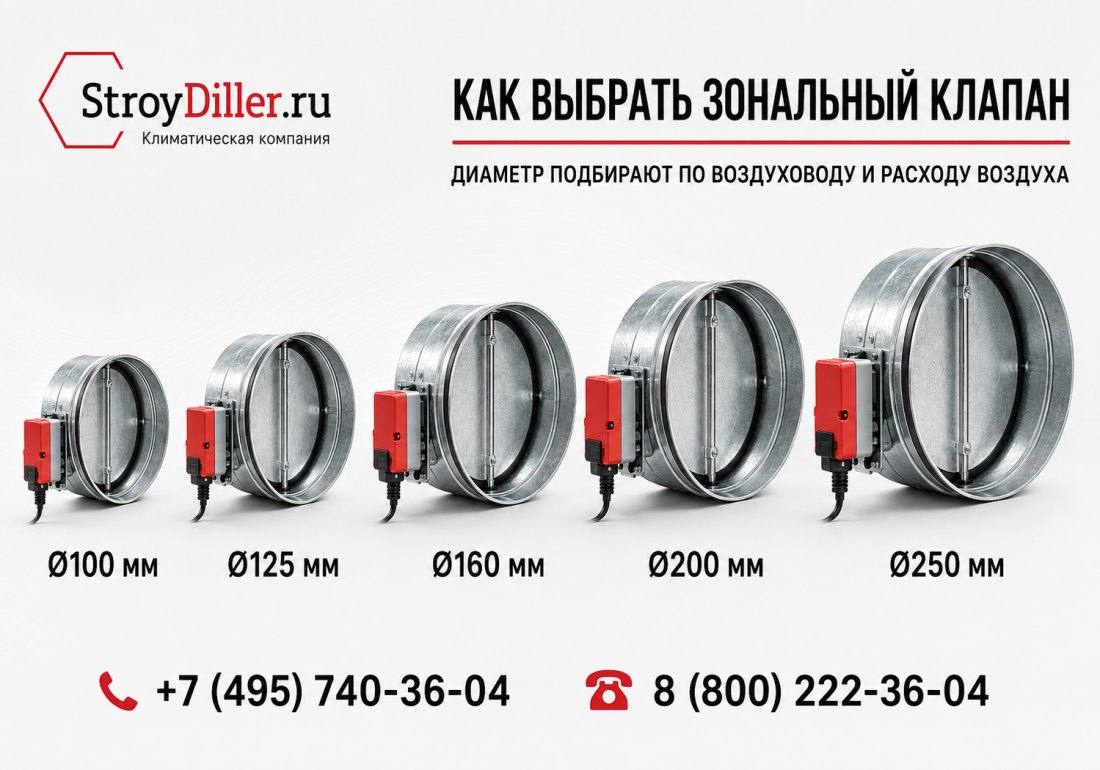

2. Подберите диаметр
Диаметр клапана должен соответствовать присоединительному размеру воздуховода и расчётному расходу воздуха в ветви. В серии представлены пять круглых типоразмеров:
|
Модель |
Номинальный диаметр D, мм |
Длина L по паспорту, мм* |
| D100 | 100 | 204 |
| D125 | 125 | 204 |
| D160 | 160 | 204 |
| D200 | 200 | 204 |
| D250 | 250 | 245 |
* Изготовитель указывает, что длина клапана может изменяться. Перед монтажом размеры следует сверить с актуальным паспортом и фактически поставленным изделием.
Нельзя выбирать клапан только по свободному месту за потолком. Слишком малое сечение увеличивает скорость и сопротивление ветви, а произвольное увеличение диаметра не исправляет ошибки расчёта сети. Подбор начинают с требуемого расхода воздуха, затем определяют сечение воздуховода и совместимый типоразмер клапана.
3. Проверьте совместимость пульта, привода и кабелей
В одной системе должны использоваться предусмотренные изготовителем компоненты. В паспорте GlobalVent указано применение кабелей быстрого соединения производителя. Самостоятельная замена разъёмов, привода или источника питания без подтверждения совместимости может привести к неправильной работе оборудования.
4. Учтите доступ для обслуживания
Клапан нельзя полностью закрывать несъёмным потолком или отделкой. К сервоприводу, разъёмам и месту соединения воздуховодов должен сохраняться доступ. Пульт устанавливают в доступном месте внутри помещения, вдали от прямых солнечных лучей, нагревательных приборов и других факторов, способных искажать измерение температуры встроенным датчиком.
5. Проверьте вентиляционную установку
При изменении положения заслонок меняется сопротивление сети и рабочая точка вентилятора. До выбора автоматики следует проверить, как установка работает при минимальном и максимальном числе открытых зон. Каталог оборудования для подачи воздуха размещён в разделе «Приточные установки».
Монтаж зональных клапанов
Клапан устанавливают в ту ветвь воздуховода, которая подаёт воздух в выбранную зону. Место монтажа определяют по проекту с учётом направления потока, доступа к приводу, длины кабеля и возможности разборки соединений.
Основная последовательность работ:
-
Проверить типоразмер, комплектность и отсутствие повреждений.
-
Отключить питание оборудования.
-
Установить клапан в соответствующий круглый воздуховод.
-
Герметично соединить участки сети без деформации корпуса.
-
Проложить кабель управления, не допуская натяжения и повреждения разъёмов.
-
Подключить клапаны к пульту по схеме изготовителя.
-
Проверить направление движения заслонки и отображение её положения.
-
Выполнить измерение расходов и балансировку системы.
Изготовитель требует, чтобы электрическое подключение выполнял квалифицированный специалист. Перед подключением адаптер питания должен быть отключён от сети.
Основные ошибки
-
Выбор диаметра без расчёта расхода. Совпадение присоединительного размера ещё не подтверждает правильность подбора ветви.
-
Ожидание линейной регулировки. Положение заслонки в процентах нельзя автоматически приравнивать к расходу воздуха.
-
Отсутствие проверки вентилятора. При закрытии зон меняется сопротивление сети и режим работы установки.
-
Монтаж без сервисного доступа. Привод, разъёмы и соединения должны оставаться доступными для диагностики.
-
Установка пульта возле источника тепла. Это может влиять на показания встроенного датчика температуры.
-
Использование несовместимых кабелей или питания. Подключение выполняют только по паспорту конкретной системы.
-
Отказ от балансировки. Без измерений невозможно подтвердить фактическое распределение воздуха между помещениями.
Часто задаваемые вопросы
Сколько зон можно подключить к одному пульту?
К пульту системы GlobalVent, представленной в каталоге StroyDiller.ru, допускается подключение не более четырёх зональных клапанов.
Можно ли установить только один клапан?
Да, пульт может использоваться с меньшим числом клапанов. Конкретная схема подключения должна соответствовать паспорту изготовителя.
Регулирует ли пульт температуру в каждой комнате автоматически?
В паспорте рассматриваемой системы указаны индикация температуры и ручное управление положением клапанов. Автоматическое поддержание отдельной температуры в каждой зоне этим документом не заявлено. Для полноценного автоматического регулирования потребуется отдельное проектное решение с датчиками и совместимой автоматикой.
Можно ли полностью перекрывать подачу воздуха?
Пульт позволяет закрыть выбранный клапан, однако допустимость такого режима для всей вентиляционной системы должна быть проверена проектировщиком. Важно сохранить необходимый расход воздуха и допустимый режим работы вентилятора.
Подходит ли клапан для установки на улице?
Нет. В паспорте указана эксплуатация внутри закрытых помещений, без воздействия дождя, снега, тумана и других атмосферных факторов.
Подбор зональных клапанов на StroyDiller.ru
В каталоге представлены зональные воздушные клапаны GlobalVent диаметром 100, 125, 160, 200 и 250 мм, а также совместимый пульт управления. Для подбора подготовьте схему воздуховодов, требуемый расход по каждой зоне, диаметры ветвей, количество клапанов и расстояние до места установки пульта.
Специалисты StroyDiller.ru помогут проверить состав системы и подобрать оборудование. Перейдите в каталог зональных клапанов, напишите на i@ostberg-rus.ru или позвоните по телефону 8 (800) 222-36-04.
